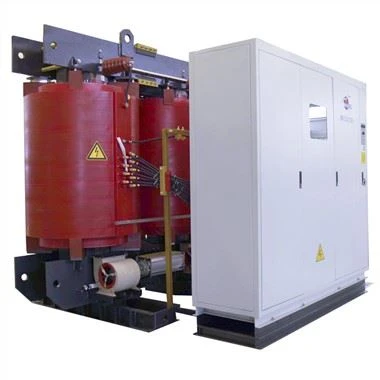

25/0.4KV DRY toitejaotustrafo

Kuivtüüpi trafode all mõeldakse trafosid, mille raudsüdamikud ja mähised ei ole isolatsiooniõli sisse kastetud. Neid kasutatakse laialdaselt elamukvartalites, kõrgtehnoloogilistes keskustes, tehastes ja kaevandustes, lennujaamades, jaamades, koolides ja muudes kohtades.Seda kuivtüüpi trafode seeriat kasutatakse 35KV elektrivõrgu toiteallika otseseks vähendamiseks 400V jaotustoiteallikaks kasutajatele. ja jätab välja 10KV ülekande ja transformatsiooni etapi., mis vähendab oluliselt mitmetasandiliste alajaamaprojektide tegevuskulusid ja ehituskulusid ning millel on oluline sotsiaalne kasu. Kõrgepingepooli struktuuri optimeerimisega paraneb pinge ja mahtuvuse jaotus kihtide vahel, mis suurendab oluliselt toodete löögikindlust, et taluda atmosfääri- ja tööülepinget, samuti paraneb elektrivälja jaotus. ja vähendab veelgi toote osalise väljalaske mahtu.

Küsi pakkumist

Kirjeldus

Meie kolmefaasiline epoksüvaigust kuivtüüpi trafo vastab standardile IEC726, GB/T10228-1997, millel on väikese kadu, kompaktne ja kerge, madal müratase, niiskuskindel ja kõrge mehaaniline tugevus. , leegikindel, tugev ülekoormusvõime ja madal osalise tühjenemise kvaliteet. Need on rakendatavad jõuülekande- ja jaotussüsteemides, eriti raskete koormuskeskuste ja tulekaitse erinõuetega kohtades.

Kuiv-tüüpi trafo Tüüp	Valatud vaik
Tootmisstandardid	IEC, ANSI, GB
Nimivõimsus	Kuni 25MVA
Nimipinge	Kuni 36KV
Faasid	Ühe- või kolmefaasiline
Koputamine	Koputuslinkide või laadimislülitiga
Sagedus	50 Hz või 60 Hz
Vektorrühmad	Dy, Yy, Yd standardina. Muud nõudmisel
Klassi isolatsioon	Vastavalt standardile IEC 60085, klass F või klass H
Jahutuse tüüp	AN (looduslik õhk), AF, AFWF nõudmisel
IP määr	IP00 kuni IP54
Keskkonnaklass	E2
Keskkonnaklass	C2
Tulekindel klass	F1

Meie SC(B) seeria epoksüvaigust valatud kuivtrafo valatakse õhukeste isoleerribadega vaakumis automaatselt.

Südamik on valmistatud hästi läbilaskvast terale orienteeritud ränilehest ja valatud imporditud epoksüvaiguga.

Spiraal on tugevdatud klaaskiuga ja valatakse vaakumis täiteepoksüvaiguga. Sellel on head mehaanilised omadused, pragude ja sisemullideta ning madal lokaalne tühjenemine, kõrge töökindlus ja pikk kasutusiga.

Kõrge- ja madalpingesüsteemid on valatud vaakumis, mistõttu mähis ei ima niiskust, südamiku klambrid on allutatud korrosioonikindlale töötlemisele ning see võib töötada kõrgel temperatuuril või muudes tõsistes keskkondades.

Töötingimused:

Ei.	Tingimused		Ühikud	Parameetrite väärtused
1	Nimipinge		kV	10
2	Kõrgeim tööpinge		kV	12
3	Süsteemi neutraalpunkti maandusrežiim			Välja kaevatud
4	Nimisagedus		Hz	50
5	Reostuse aste			d(Ⅲ)
6	Süsteemi lühise voolutase (kõrgepinge pool)		kA	20
7	Ümbritsev temperatuur	Maksimaalne ööpäevane temperatuur	kraadi	40
		Minimaalne päevane temperatuur	kraadi	-25
		Maksimaalne ööpäevane temperatuuride erinevus	K	25
		Kuumeima kuu keskmine temperatuur	kraadi	30
		Maksimaalne aasta keskmine temperatuur	kraadi	20
8	Niiskus	Keskmine päevane suhteline õhuniiskus	protsenti	Väiksem või võrdne 95-ga
8	Niiskus	Keskmine igakuine suhteline õhuniiskus	protsenti	Vähem kui 90 või sellega võrdne
9	Kõrgus merepinnast		m	Vähem kui 1000 või sellega võrdne
10	Päikesekiirguse intensiivsus		W/cm2	0.1
11	Maksimaalne jäätumise paksus		mm	20
12	Maksimaalne keskmine tuule kiirus: hoida heades tingimustes 10 min 10 m kõrgusel maapinnast		m/s	35
13	Maavärinakindlus	Maapinna horisontaalne kiirendus	m/s2	2
13	Maavärinakindlus	Ohutuskoefitsient 3 alates resonantstsüklitest		Suurem või võrdne 1,67
14	Paigaldussait			Siseruumides
Märkus 1. Tabelis olevaid temperatuuri väärtusi tuleb vastavalt kohandada, kui madalaim ümbritseva õhu temperatuur on üle -25 kraadi. Märkus 2: Kui saasteaste on IV, tuleb esitada saasteastme diagramm.

dry type transformer (5)

dry type transformer (7)

dry type transformer (8)

dry type transformer

(3)

TÖÖTUBA

SERTIFIKAAT

CQC

NÄITUS

ETTEVÕTTE ÜLEVAADE

KKK

Q5 : Kas OEM/ODM on saadaval?

V: Jah, on küll! Meie tooteid saab kohandada. Meil on projekteerimis- ja inseneride meeskonnad, saame kohandada tooteid vastavalt klientide joonistele või nõuetele.

Q6 : Kas olete tootja või kaubandusettevõte?
V: Oleme tehas, 20-aastase tootjakogemusega 100-protsendilise professionaalse tootjana saaksime toota tooteid vastavalt klientide nõudmistele ja samuti saaksime 100 protsenti kontrollida toodete kvaliteeti.

Q7 : Kas hinnas saab kaubelda?

A: Jah, hind on läbiräägitav. Seda saab muuta vastavalt teie kogusele või pakendile

Q8 :Kuidas oleks ülevaatusega?

V: Meil on kogu kontrollisüsteem alates toorainest kuni lõpptoodeteni, sealhulgas temperatuuri tõusu test, soolapihustustesti juhi tüübi test, mehaanilise eluea katse.

Q9 :Mis on maksetingimused?

A: T.T, Paypal, Western Union,Alibaba kaubanduse tagamineja L/C on vastuvõetav. 30 protsenti T / T ette,70 protsentisaldo enne saatmist.
