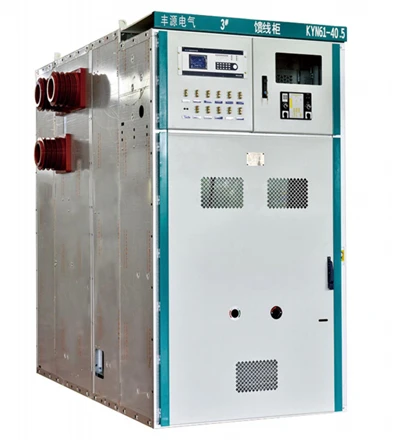

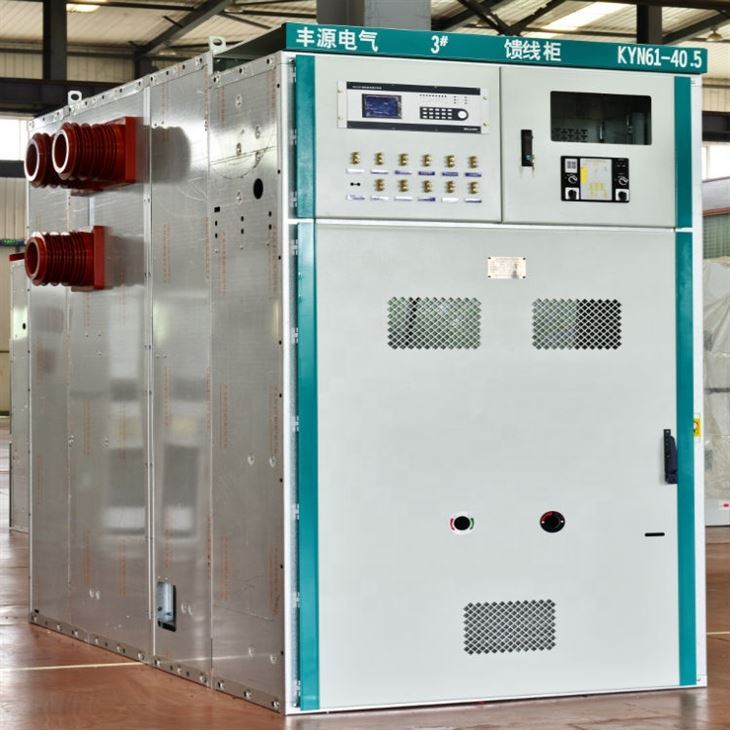

KYN61-40.5 40.5kV õhuisolatsiooniga metall-kattega lülitusseadmed

Mudeli tähendus

Toote ülevaade

KYN61-40.5 jaotusseade pakub metallist-suletud, sektsioonidega platvormi keskpinge{5}}jaotamiseks nimipingel 40,5 kV. Väljatõmmatavat vaakumkaitselülitit saab määrata sissetuleva, väljuva, trafo-sööturi, siini-muhvi ja muude projekti-määratletud paneeli funktsioonide jaoks. Peavooluahela nimiväärtused, kaitse, mõõtmine, lisatoide ja sideliidesed täpsustatakse tehnilise ülevaatuse käigus.

Kapi paigutus eraldab kaitselüliti-, siini, kaabli ja madalpinge{1}}juhtimispiirkonnad, et toetada ohutut kasutamist, kontrolli ja hooldust. Luugid, maandus-lülitite paigutus ja mehaanilised/elektrilised blokeeringud on konfigureeritud vastavalt kinnitatud skeemile. Lõplik blokeeringu loogika ja juurdepääsutingimused on kinnitatud projekti joonistel.

Põhiomadused

· Väljatõmmatav vaakumkaitselüliti, millel on määratletud hooldus-, katse-/lahtiühendamis- ja hooldusasendid, sõltuvalt valitud kaitselüliti konstruktsioonist.

·Metal{0}}kattega lahterdus kaitselüliti, siini, kaabli ja madalpinge{1}}juhtimisalade jaoks.

·Automaatsed katiku- ja blokeerimisfunktsioonid, mis on loodud tavaliste töövigade vähendamiseks.

·Projekti-spetsiifilised CT, VT, mõõtmise, kaitserelee, abitoite ja SCADA liidesed.

·Koostuse kavandamine vastavalt kliendi SLD-le, paneeli ajakavale ja kaabli{0}}sisenemisnõuetele.

·Üldine paigutus, teisesed skeemid ja tellimuse{0}}etapi dokumentatsioon on koostatud kinnitamiseks.

Tehnilised andmed

Järgmised väärtused määravad praeguse standardse veebisaidi lähtetaseme. Garanteeritud lõplikud väärtused kehtivad ainult kinnitatud pakkumisele, joonistele ja lepingudokumentidele.

Parameeter	Veebisaidi lähtepunkt
Mudel	KYN61-40.5
Lülitusseadme tüüp	Siseõhu{0}}isolatsiooniga, väljatõmmatav metall{1}}kattega jaotusseade
Nimipinge	40,5 kV
Nimisagedus	50 Hz
Nimivool	Kuni 2000 A; lõplikud põhi-siini ja feederi voolud heakskiidetud koosseisu järgi
Nimilühise{0}}katkestusvool	Kuni 31,5 kA
Nimetatud lühiajaline{0}}vastupidavus voolule	31,5 kA 4 s
Nimetatud tipp-vastupidavusvool	80 kA
Nimetatud lühis{0}}voolu tekitav	80 kA tipp
Toite-sagedustaluvuspinge	95 kV, 1 min
Pikseimpulss taluma pinget	185 kV tipp
Korpuse kaitse	IP4X; sisemine vaheseinte kaitse IP2X vastava sektsiooni uksega avatud lõplikule kinnitatud konfiguratsioonile
Kaitselüliti-tüüp	Väljatõmmatav vaakumkaitselüliti; mark ja mudel kinnitatud tehnilise ülevaatuse käigus
Abi- / juhtvarustus	Projekti-spetsiifiline; Dokumenteeritud testitud konfiguratsioonis kasutati alalisvoolu 220 V
Standardne teeninduskeskkond	−15 kraadi kuni +40 kraadi
Standardne paigalduskõrgus	Vähem kui 1000 m üle merepinna
Mõõtmed	Paneeli- ja skeemi-spetsiifiline; kinnitatud kinnitatud üldkorraldusjoonisele
Kaabli sisestamine ja lõpetamine	Projekti-spetsiifiline vastavalt kaabliandmetele ja kinnitatud paigutusele

Tüüpilised paneeli funktsioonid

Paneeli funktsioon	Tüüpiline roll
Sissetulev söötja	Saab toidet elektrivõrgust, trafost või ülesvoolu jaotusseadmest; kaitse-, mõõtmis- ja CT-andmed on projekti{0}}spetsiifilised.
Väljuvate liinide söötja	Jaotab toite allvoolu alajaamadele, protsessikoormustele või jaotussööturitele.
Trafosöötur	Juhib ja kaitseb trafo ahelat trafo nimiväärtuse, vektorrühma ja kaitsefilosoofia alusel.
Bussiühendus / bussiosa	Ühendab või jaotab siinirühmad vastavalt kinnitatud siini paigutusele ja tööjärjekorrale.
PT / mõõtepaneel	Pakub pinge mõõtmise, mõõtmise või siinipinge{0}}funktsioone, kui SLD seda nõuab.
Lisaseade / juhtpaneel	Integreerib projekti -määratletud juhtimis-, teavitus-, side- või jaama abifunktsioone.

Konfiguratsiooni- ja kaitsevalikud

Jaotusseadmeid saab konstrueerida projekti{0}}kinnitatud vaakumkaitselülitite, voolu- ja pingetrafode, kaitsereleede, arvestite, liigpingepiirikute, maanduslülitite ja abiseadmetega. Osade margid, suhted, täpsusklassid, koormused, CT südamikukogused, relee funktsioonid, juhtpinge ja sideprotokoll tuleb märkida päringus või kokku leppida tehnilise selgituse käigus. Samaväärseid asendusi tehakse ainult kliendi nõusolekul.

Kasutustingimused ja piirkondlik insenerg

Standardne siseteenus

Veebisaidi standardne lähtetase on ümbritseva õhu temperatuur –15 kraadi kuni +40 kraadi ja paigalduskõrgus ei ületa 1000 m. Paigaldusruum peab olema sobilik siseruumides asuvatele elektriseadmetele ning kaitstud ebatavalise kondensatsiooni, söövitavate gaaside, liigse tolmu, vibratsiooni ja muude kokkulepitud projekti spetsifikatsioonist väljaspoole jäävate tingimuste eest.

Venemaa, SRÜ ja laiem Euraasia

Külma-kliima ja kohalike-kommunaalteenuste projektide puhul esitage minimaalsed välis- ja siseruumide töötemperatuurid, kütte- ja ventilatsioonifilosoofia, kõrgus merepinnast, seismiline tase, saastetingimused, hoone temperatuuri reguleerimine, nõutav dokumentide keel ja kohaldatavad standardid või vastavusdokumendid. Alla –15 kraadi teenus ei kuulu veebisaidi standardhinnangusse ja nõuab tehnilist hindamist ja võimaluse korral spetsiaalset kujundust. Kõik EAC-, GOST- või kohalikud-regulatsioonid peavad olema konkreetse projekti jaoks enne pakkumise tegemist kinnitatud.

Aafrika ja Lähis-Ida

Kõrge -ümbritseva, tolmuste, ranniku- või-kõrgusega asukohtade jaoks esitage maksimaalne sisetemperatuur, kõrgus merepinnast, niiskus, tolmu- ja soolasaaste-tingimused, jahutuskorraldus ja nõutav korpuse kaitse. Tingimused, mis on kõrgemad kui +40 kraadi või 1000 m, võivad vajada termilist ülevaatust, vähendamist, isolatsiooni ülevaatust või erikujundust.

Standardid, testimine ja dokumentatsioon

Pakutavad jaotusseadmed vaadatakse üle projekti spetsifikatsiooni ja kohaldatavate IEC, GB või muude kokkulepitud standardite alusel. Täpne standard, väljaanne ja vastavus{1}}dokumendi ulatus on kinnitatud kommerts- ja tehnilises pakkumises; neid ei tohiks tuletada ainult mudeli nimest.

Kolmanda osapoole tüübi-testide dokumentatsioon on saadaval 40,5 kV, 2000 A ja 31,5 kA lülitusseadme konfiguratsiooni jaoks. Kohaldatav aruande ulatus kinnitatakse tehnilise ülevaatuse käigus. Pakutava tootevaliku jaoks lepitakse kokku rutiinse ülevaatuse ja tellimise{7}}etapilise testimise nõuded ning projekti dokumentatsioon võib sisaldada kinnitatud jooniseid, teisese skeeme, käsiraamatuid ja testimisprotokolle vastavalt lepingule.

Mõõtmed, paigaldus ja liidesed

Kapi laius, sügavus ja kõrgus sõltuvad paneeli funktsioonist, siini paigutusest, kaitselülitite valikust, kaabli otsadest, CT/VT paigutusest ja sisemistest vahekaugustest. Fengyuan Power väljastab projekti-spetsiifilise üldise paigutuse joonise, millel on näidatud rivistus, vundamendi avad, kaabli-sissepääsutsoonid, transpordilõigud, hooldusvahed ja liidesepunktid. Ärge viimistlege jaotusruumi või tsiviilvundamenti üldise kataloogi mõõtme järgi.

Rakendused

·Kommunaal- ja tööstusalajaamad

·Elektrijaamad ja taastuv{0}}energia kogumise alajaamad

·Kaevandus-, metalli-, tsemendi-, nafta- ja gaasitööstus ning töötlev tööstus

· Infrastruktuur, veevarustus ja suured kaubanduslikud või institutsionaalsed elektrisüsteemid

·33kV ja 35kV jaotusprojektid, mis nõuavad 40,5kV-klassi siseseadmeid

Miks Fengyuan Power

2010. aastal asutatud Fengyuan Power toodab Hiinas Henanis elektrijaotusseadmeid ning toetab rakenduste inseneri- ja tellimusdokumentatsiooniga rahvusvahelisi projekte. KYN61-40.5 projektide puhul saab meeskond üle vaadata ühe-joonelise diagrammi, koostada paneeli-haaval-paneeli ettepaneku ning kooskõlastada heakskiitmiseks üldkorralduse ja sekundaarsed joonised. Ettevõtte haldus-süsteemisertifikaadid ja tootmismandaat on saadaval eraldi; toote vastavus ja test{9}}dokumendi rakendatavus jäävad konfiguratsiooni{10}} ja lepingupõhiseks.

Tutvu seotud varustusega:kõrgepinge{0}}jaotusseadmedjasiseruumide vaakumkaitselülitid. Lõpliku komponentide ühilduvus on kinnitatud tehnilises pakkumises.

KKK

1. Mis on KYN61-40.5 jaotusseade?

KYN61-40.5 on siseruumides olev, õhk-isoleeritud, väljatõmmatav metallkattega jaotusseadmete platvorm, mille pinge on 40,5 kV. Seda kasutatakse energia vastuvõtmiseks, jaotamiseks, juhtimiseks ja kaitsmiseks alajaamades ja tööstusvõrkudes.

2. Miks kasutatakse 35kV süsteemis 40,5kV jaotusseadet?

35 kV võrk sobitatakse tavaliselt 40,5 kV nimipingeklassi -seadmetega, nii et seadmete isolatsioonitase katab süsteemi kõrgeimad pinge- ja isolatsiooni-koordinatsiooninõuded. Lõplik valik järgib kehtivat utiliidi ja projekti standardit.

3. Kas KYN61-40.5 saab kasutada 33kV süsteemis?

Jah, selle võib valida 33 kV projekti jaoks, kui süsteemi uuring, isolatsiooni kooskõlastamine ja kliendi spetsifikatsioon nõuavad 40,5 kV -klassi seadmeid. Saatke kinnituseks SLD ja süsteemi parameetrid.

4. Millised nimivoolu- ja lühise{1}}tasemed on saadaval?

Veebisaidi praegune baasvool on kuni 2000 A, nimivoolu-lühise katkestusvool on kuni 31,5 kA ja lühiajaline vastupidavusvool 31,5 kA 4 sekundi jooksul. Lõplik hinnang kinnitatakse iga paneeli ja siini sektsiooni jaoks.

5. Milliseid paneelitüüpe saab tarnida?

Tüüpiliste funktsioonide hulka kuuluvad sissetulev, väljuv liin, trafo fiider, siiniühendus või siini sektsioon, PT/mõõtmine ja projektispetsiifilised{0}abipaneelid. Lõplik koosseis töötatakse välja kinnitatud SLD ja paneeli ajakava alusel.

6. Kas standardkonstruktsioon sobib alla -15 kraadi?

Veebisaidi standardteenuse ulatus on –15 kraadi kuni +40 kraadi. Madalama-temperatuuri teenus nõuab paigaldusruumi, küttekehade, materjalide, mehhanismide, abiseadmete ja nõutava kohaliku standardi tehnilist hindamist. Erikujundus on kinnitatud ainult projektipakkumises.

7. Kas lülitusseadmeid saab tarnida Venemaa või SRÜ projektide jaoks?

Fengyuan Power saab hinnata Venemaa, SRÜ ja laiema Euraasia projektide nõudeid. Päring peab tuvastama kohaldatavad standardid, kohalikud tehnilised eeskirjad, vastavuse{1}}dokumendi ootused, keele-, kliima-, seismilised ja kasulikud nõuded. EAC- või GOST-seotud ulatus kinnitatakse projektide kaupa ja mudeli nimi ei viita sellele.

8. Kas kapi mõõdud on fikseeritud?

Ei. Mõõtmed sõltuvad paneeli funktsioonist, kaitselülitist, siinist, CT/VT paigutusest, kaabli sisendist ja projekti vahekaugustest. Kasutage tsiviil- ja jaotusruumide projekteerimiseks heakskiidetud projekti üldkorraldusjoonist.

9. Milline testidokumentatsioon on saadaval?

Konkreetse 40,5 kV, 2000 A ja 31,5 kA konfiguratsiooni jaoks on saadaval kolmanda osapoole-tüübi-testi dokumentatsioon. Selle rakendatavust koos tellimuse tavapäraste-testi- ja kontrollidokumentidega vaadatakse tehnilise selgituse käigus üle.

10. Millist teavet on hinnapakkumise tegemiseks vaja?

Esitage ühe-joondiagramm, paneelide kogused ja funktsioonid, nimipinge, sagedus, nimivool, lühise-tase ja kestus, CT/VT andmed, kaitsenõuded, abipinge, asukohatingimused, standardid, sihtriik ja tarnenõuded.
