Kuum müüa erinevat tüüpi LV HV elektrikappi lülitusseadmeid

kuum müüa erinevat tüüpi LV HV elektrikilpide jaotusseadmeid



1, kõrgepinge lülitusseadme korpuse materjal

1. Külmvaltsitud terasplaat või nurkterasest (kasutatakse keevituskappide jaoks);

2. Alumiiniumist tsingitud terasplaat või tsingitud terasplaat (kasutatakse kappide kokkupanemiseks)

3. Roostevabast terasest plaat (mittemagnetiline)

4. Alumiiniumplaat (mittemagnetiline)

2, kõrgepinge jaotusseadmete funktsionaalsed üksused:

1. Peamine siiniruum (üldiselt paigutatud kahte struktuuri: "pin" või "1")

2. Kaitselüliti ruum

3. Kaabliruum

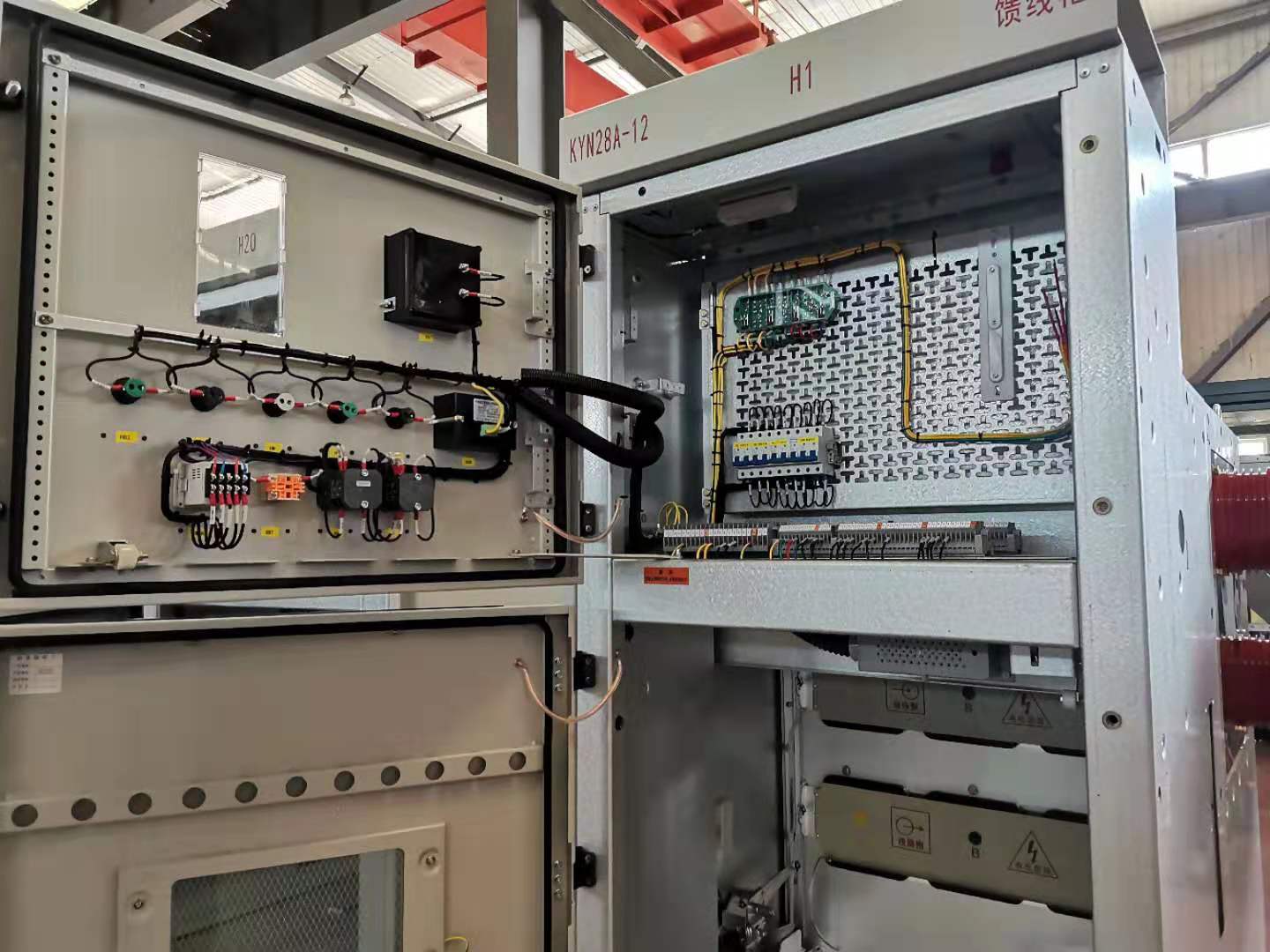

4. Relee- ja pilliruum

5. Kabineti peal väike siiniruum

6. Sekundaarne klemmipesa

3, jaotusseadme funktsioonid

Jaotusseadmel on sellised funktsioonid nagu sissetulevad ja väljuvad õhuliinid, kaabli sissetulevad ja väljuvad liinid ning siiniühendus.

4, Jaotusseadmete koostis

Jaotusseade peab vastama standardi GB3906-1991 "3-35 kV AC Metal Enclosed Switchgear" asjakohastele nõuetele, mis koosneb kahest osast: kapi korpusest ja kaitselülitist. Kapi korpus koosneb kestast, elektrilistest komponentidest (sh isolatsiooniosadest), erinevatest mehhanismidest, sekundaarklemmidest ja juhtmestikust.

Teenuse tingimused

◎ Ümbritseva õhu temperatuur: -15 kraadi ~ pluss 40 kraadi ;

◎ Suhteline õhuniiskus: päeva keskmine 95 protsenti ja päevane keskmine veeaururõhk < 2,2 kPa;

◎ Kuu keskmine «90 protsenti ja kuu keskmine veeaururõhk < 1,8 kPa;

© Kõrgus: ^1000m;

◎ Seismiline intensiivsus: mitte üle Ms8.

◎ Välisõhk ei tohi olla saastunud söövitava või tuleohtliku gaasi või auruga;

◎ Ilmne vibratsioon puudub;

Peamised tehnilised parameetrid
Nimipinge	.....................................	kV	3.6,7.2,12
Nimisagedus	.....................................	Hz	50
Kaitselüliti nimivool	.....................................	A	630/4000
Jaotusseadme nimivool	.....................................	A	630/4000
Nimetatud lühiajaline vastupidavusvool (4S)	.....................................	kA	20,25,31.5,40
Tippväärtuslik vastupidavusvool (tipp)	.....................................	kA	50,63,80,100
Nominaalne lühise katkestusvool	.....................................	kA	20,25,31.5,40
Nimiisolatsioonitase 1min võimsuse sagedust taluma pinget	Pole-posti, poolus-maa	kV	24,32,42
	Avatud kontaktide vahel	kV	24,32,48
Välkimpulsi vastupidavuspinge (tipp)	Pole-posti, poolus-maa	kV	40,60,75
	Avatud kontaktide vahel	kV	46,70,85
Korpus on IP4X ja see on IP2X, kui sektsiooni uks ja kaitselüliti kambri uks on avatud

Funktsioonid

1: RANGE kaitsesamm isikliku ohutuse tagamiseks

2: Kaabliruumi saab paigaldada kuni 9 ühesoonelist kaablit

3: käsikäru jaoks luuakse töö- ja katseasendid ning mõlemad positsioonid on varustatud ohutu ja usaldusväärse positsioneerimisseadme ja kuvaseadmega

4: korpus on täielikult kokku pandud aluminiseeritud ja tsingitud terasplaadist, mis on masinaga töödeldud ja painutatud ning seejärel poltidega kinnitatud.

5: sellel on kõrge mehaaniline tugevus ning selle puhtus ja ilu on tagatud.

6: jaotuskilbi uks on pihustatud plastikuga, sellel on ka tugev löögikindlus ja korrosioonikaitse.

7: primaarlüliti võib olla varustatud VD4 vaakumkaitselülitiga ja ABB C3-seeria fikseeritud tüüpi koormuslülititega, sama välismaise vooluahela asemel võib olla ka mitmesuguseid koduseid vaakumlüliteid (nagu VS1, VH1, VK, ZN28). tooted.

8: esiuks on paigaldatud vaateaknaga, et kontrollida ruumis olevate komponentide tööseisundit



Viis sammu KYN28 soomustatud teisaldatava vahelduvvoolu vahelduvvoolu jaotusseadme peatoitekapi elektrikatkestamiseks



1) Jälgige kõiki kapiga seotud signaale ja veenduge, et kõik väljuvad kapi kaitselülitid on avatud asendis.

2) Lülituslüliti põhjustab kaitselüliti avanemise ja väljalülitamise, samal ajal kui instrumendi uksel olev punane sulgemise märgutuli kustub ja roheline avanemise märgutuli põleb. Muude asjakohaste signaalide kontrollimisel on kõik normaalne ja elektrikatkestus õnnestus. (Sisse/välja lüliti kasutamisel pöörake juhtkäepidet vastupäeva paneelil näidatud avatud asendisse. Pärast käepideme vabastamist peaks juhtkäepide automaatselt lähtestama eelavatud asendisse.)

3) Sisestage kaitselüliti käsikäru käepide käepideme pessa ja vajutage jõuga alla. Pöörake käepidet vastupäeva umbes 20 pööret ja eemaldage käepide, kui see on selgelt blokeeritud ja sellega kaasneb klõpsatus. Sel ajal on käsikäru katseasendis ja lennupistik on lukustamata. Avage käsikäru sektsiooni uks ja vabastage käsitsi lennukipistik. (Käeshoitava sõiduki vooluahel on lahti ühendatud)

4) Enne töö jätkamist jälgige otsekuva ja veenduge, et see pole pinge all. (Sissetuleva kapi alumisel uksel on elektromagnetlukk sundlukustamiseks, mida saab avada ainult siis, kui sissetulev terminal ei ole elektrifitseeritud, kuid saab avada ka võtmega hädaavamiseks, kui sissetuleva terminali elektrifitseerimine. Sissetuleva terminali avamine kaitselüliti ei tähenda, et sissetulev kapp pole elektrifitseeritud. Kui välist toiteallikat ei peatata, on kaablikamber sel ajal elektrifitseeritud ja sundsisenemine on eluohtlik.)

5) Avage alumine uks, tehke elektrikatsetus (vajalik), tühjendage (vajalik) ja riputage maandusjuhe (vajalik). Hoolduspersonal võib siseneda hooldusesse ja remonti.



4, varutoitekapi tööprotseduur on sama, mis peamise toitekapi tööprotseduur.

Kuna asjakohast sisu on juba varem tutvustatud, mis hõlmab seitset jõuülekande tööetappi ja viit elektrikatkestuse tööetappi, siis me seda pikemalt ei kirjelda.



5, kolm sammu mõõtekapi kasutamiseks

1) Mõõtekäru on otse ühendatud liikuvate ja statsionaarsete kontaktidega ning sellel ei ole võimalust kaare murda ega kustutada. Seda ei tohi koormaga sisse ega välja raputada.

2) Mõõtekärul ja sissetuleva jaotusseadme kaitselülitil on elektrilised ja mehaanilised blokeeringud. Alles pärast põhitoiteallika (varutoiteallika) kaitselüliti avamist saab mõõtekäru sisse- või väljapööramiseks kasutada. Lukustusseadme kahjustamise vältimiseks ei ole sunnitud kasutamine lubatud. Kui mõõtekäru koormaga jõuga välja raputatakse, avaneb peatoite (varutoite) kaitselüliti automaatselt, et vältida kehavigastusi või surma.

3) Mõõtekäru sisse ja välja raputamise meetod on sama, mis kaitselülitiga käsikärul.















Q5: Kas OEM/ODM on saadaval?

V: Jah, on küll! Meie tooteid saab kohandada. Meil on projekteerimis- ja inseneride meeskonnad, saame kohandada tooteid vastavalt klientide joonistele või nõuetele.



Q6: olete tootja või kaubandusettevõte?
V: Oleme tehas, 20-aastase tootjakogemusega 100-protsendilise professionaalse tootjana saaksime toota tooteid vastavalt klientide nõudmistele ja samuti saaksime 100 protsenti kontrollida toodete kvaliteeti.



Q7: Kas hinna üle saab läbi rääkida?

V: Jah, hind on läbiräägitav. Seda saab muuta vastavalt teie kogusele või pakendile



Q8: Kuidas oleks kontrollimisega?

V: Meil ​​on kogu kontrollisüsteem alates toorainest kuni lõpptoodeteni, sealhulgas temperatuuri tõusu test, soolapihustustesti juhi tüübi test, mehaanilise eluea katse.



Q9: Mis on maksetingimused?

V: TT, Paypal, Western Union, Alibaba kaubanduse tagamine ja L / C on vastuvõetavad. 30 protsenti T / T ette, 70 protsenti saldo enne saatmist.



Q10: Millist teenust ettevõte pakub?

V: Meil ​​on professionaalne inseneride meeskond, kes saab kujundada ja välja töötada hallituse erinevate klientide nõudmiste täitmiseks.

Meil on ka müügimeeskond, kes pakub head teenindust eelmüügist kuni müügijärgse müügini.





See toode on tavaliselt kohandatud.
Oleme tootja ja meil on professionaalne tehniline osakond, kes suudab kavandada ja pakkuda lahendusi vastavalt kliendi vajadustele.
Kujundusjooniste saamiseks võtke ühendust meie müügipersonaliga
