Löögikindlus korrosioonikaitse 12kv elektriline HV lülitusseade

Löögikindlus Korrosioonikaitse 12kv elektriline HV jaotusseade

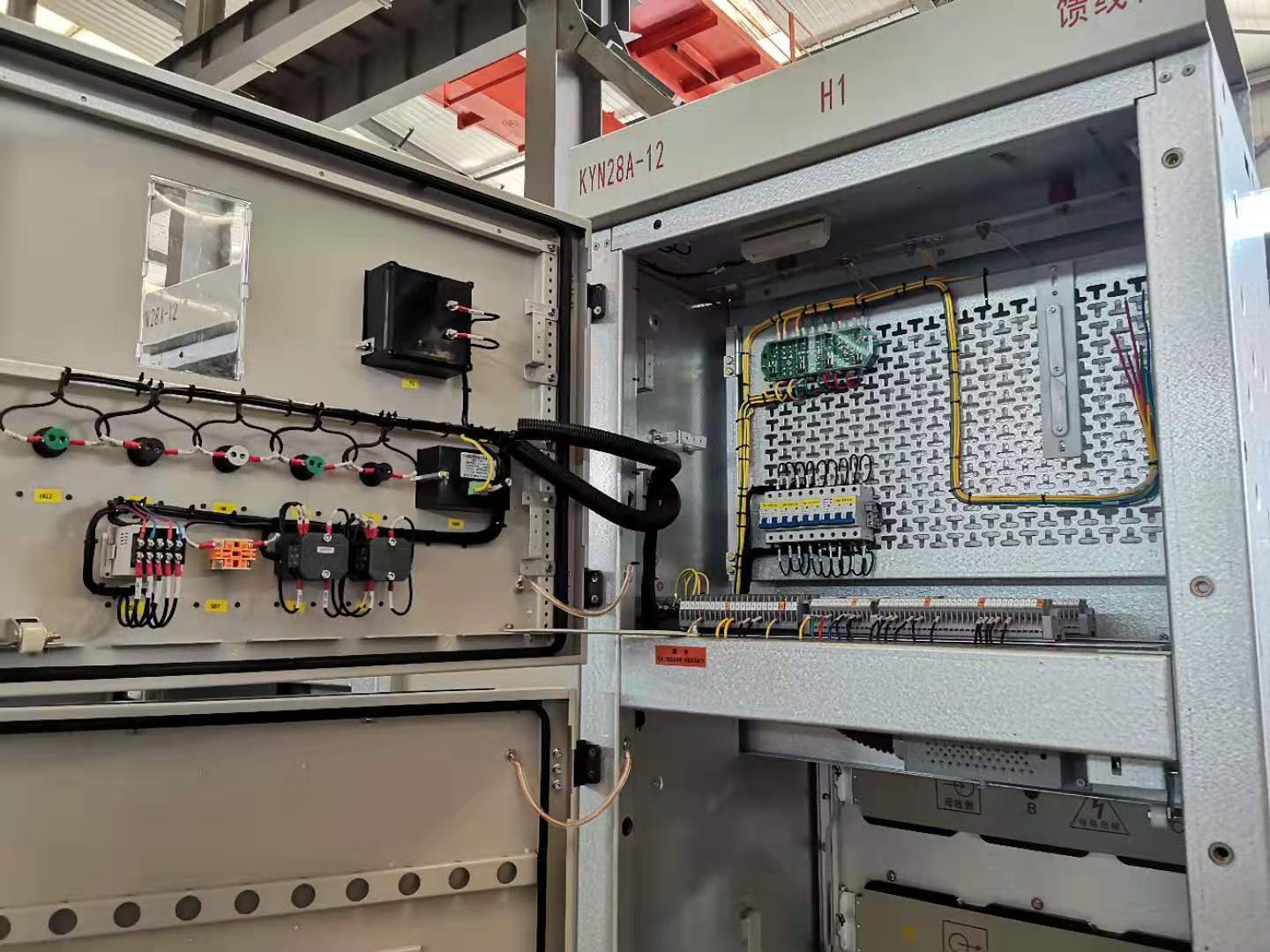

KYN-seeria metallkattega eemaldatav kinnine lülituskapp (lühendatult lülituskapp). Seda saab kasutada toite vastuvõtmiseks

ja jaotus 3.{1}}Kv kolmefaasilises AC 50Hz ühe siini riba ja ühe siini sektsioonisüsteemis. Sellel on funktsioonid

vooluringi juhtimine, kaitsmine ja jälgimine.



Teenuse tingimused



◎ Ümbritseva õhu temperatuur: -15 kraadi ~ pluss 40 kraadi ;



◎ Suhteline õhuniiskus: päeva keskmine 95 protsenti ja päevane keskmine veeaururõhk < 2,2 kPa;

◎ Kuu keskmine «90 protsenti ja kuu keskmine veeaururõhk < 1,8 kPa;

© Kõrgus: ^1000m;

◎ Seismiline intensiivsus: mitte üle Ms8.

◎ Välisõhk ei tohi olla saastunud söövitava või tuleohtliku gaasi või auruga;

◎ Ilmne vibratsioon puudub;



Peamised tehnilised parameetrid
Nimipinge	.....................................	kV	3.6,7.2,12
Nimisagedus	.....................................	Hz	50
Kaitselüliti nimivool	.....................................	A	630/4000
Jaotusseadme nimivool	.....................................	A	630/4000
Nimetatud lühiajaline vastupidavusvool (4S)	.....................................	kA	20,25,31.5,40
Tippväärtuslik vastupidavusvool (tipp)	.....................................	kA	50,63,80,100
Nominaalne lühise katkestusvool	.....................................	kA	20,25,31.5,40
Nimiisolatsioonitase 1min võimsuse sagedust taluma pinget	Pole-posti, poolus-maa	kV	24,32,42
	Avatud kontaktide vahel	kV	24,32,48
Välkimpulsi vastupidavuspinge (tipp)	Pole-posti, poolus-maa	kV	40,60,75
	Avatud kontaktide vahel	kV	46,70,85
Korpus on IP4X ja see on IP2X, kui sektsiooni uks ja kaitselüliti kambri uks on avatud



Funktsioonid



1: RANGE kaitsesamm isikliku ohutuse tagamiseks



2: Kaabliruumi saab paigaldada kuni 9 ühesoonelist kaablit



3: käsikäru jaoks luuakse töö- ja katseasendid ning mõlemad positsioonid on varustatud ohutu ja usaldusväärse positsioneerimisseadme ja kuvaseadmega



4: korpus on täielikult kokku pandud aluminiseeritud ja tsingitud terasplaadist, mis on masinaga töödeldud ja painutatud ning seejärel poltidega kinnitatud.



5: sellel on kõrge mehaaniline tugevus ning selle puhtus ja ilu on tagatud.



6: jaotuskilbi uks on pihustatud plastikuga, sellel on ka tugev löögikindlus ja korrosioonikaitse.



7: primaarlüliti võib olla varustatud VD4 vaakumkaitselülitiga ja ABB C3-seeria fikseeritud tüüpi koormuslülititega, samade välismaiste toodete asemel võib pakkuda ka erinevaid koduseid vaakumkaitselüliteid (nagu VS1, VH1, VK, ZN28).



8: esiuks on paigaldatud vaateaknaga, et kontrollida ruumis olevate komponentide tööseisundit





Viis sammu KYN28 soomustatud teisaldatava vahelduvvoolu vahelduvvoolu jaotusseadme peatoitekapi elektrikatkestamiseks



1) Jälgige kõiki kapiga seotud signaale ja veenduge, et kõik väljuvad kapi kaitselülitid on avatud asendis.

2) Lülituslüliti põhjustab kaitselüliti avanemise ja väljalülitamise, samal ajal kui instrumendi uksel olev punane sulgemise märgutuli kustub ja roheline avanemise märgutuli põleb. Teiste asjakohaste signaalide kontrollimisel on kõik normaalne ja elektrikatkestus õnnestus. (Sisse/välja lüliti kasutamisel pöörake juhtkäepidet vastupäeva paneelil näidatud avatud asendisse. Pärast käepideme vabastamist peaks juhtkäepide automaatselt lähtestama eelavatud asendisse.)

3) Sisestage kaitselüliti käsikäru käepide käepideme pessa ja vajutage jõuga alla. Pöörake käepidet vastupäeva umbes 20 pööret ja eemaldage käepide, kui see on selgelt blokeeritud ja sellega kaasneb klõpsatus. Sel ajal on käsikäru katseasendis ja lennupistik on lukustamata. Avage käsikäru sektsiooni uks ja vabastage käsitsi lennukipistik. (Käeshoitava sõiduki vooluahel on lahti ühendatud)

4) Enne töö jätkamist jälgige otsekuva ja veenduge, et see pole pinge all. (Sissetuleva kapi alumisel uksel on elektromagnetlukk sundlukustamiseks, mida saab avada ainult siis, kui sissetulev terminal ei ole elektrifitseeritud, kuid saab avada ka võtmega hädaavamiseks, kui sissetulev terminal on elektrifitseeritud. Sissetuleva voolukaitselüliti avamine ei tähenda, et sissetulev kapp ei ole elektrifitseeritud. aega ja sunniviisiline sisenemine on eluohtlik.)

5) Avage alumine uks, tehke elektrikatsetus (vajalik), tühjendage (vajalik) ja riputage maandusjuhe (vajalik). Hoolduspersonal võib siseneda hooldusesse ja remonti.

4, varutoitekapi tööprotseduur on sama, mis peamise toitekapi tööprotseduur.

Kuna asjakohast sisu on juba varem tutvustatud, mis hõlmab seitset jõuülekande tööetappi ja viit elektrikatkestuse tööetappi, siis me seda pikemalt ei kirjelda.



5, kolm sammu mõõtekapi kasutamiseks

1) Mõõtekäru on otse ühendatud liikuvate ja statsionaarsete kontaktidega ning sellel ei ole võimalust kaare murda ega kustutada. Seda ei tohi koormaga sisse ega välja raputada.

2) Mõõtekärul ja sissetuleva lülitusseadme kaitselülitil on elektrilised ja mehaanilised blokeeringud. Alles pärast põhitoiteallika (varutoiteallika) kaitselüliti avamist saab mõõtekäru sisse- või väljapööramiseks kasutada. Lukustusseadme kahjustamise vältimiseks ei ole sunnitud kasutamine lubatud. Kui mõõtekäru koormaga jõuga välja raputatakse, avaneb peatoite (varutoite) kaitselüliti automaatselt, et vältida kehavigastusi või surma.

3) Mõõtekäru sisse ja välja raputamise meetod on sama, mis kaitselülitiga käsikärul.













































Q5: Kas OEM/ODM on saadaval?

V: Jah, on küll! Meie tooteid saab kohandada. Meil on projekteerimis- ja inseneride meeskonnad, saame kohandada tooteid vastavalt klientide joonistele või nõuetele.



Q6: olete tootja või kaubandusettevõte?
V: Oleme tehas, 20-aastase tootjakogemusega 100-protsendilise professionaalse tootjana saaksime toota tooteid vastavalt klientide nõudmistele ja samuti saaksime 100 protsenti kontrollida toodete kvaliteeti.



Q7: Kas hinna üle saab läbi rääkida?

V: Jah, hind on läbiräägitav. Seda saab muuta vastavalt teie kogusele või pakendile



Q8: Kuidas oleks kontrollimisega?

V: Meil ​​on kogu kontrollisüsteem alates toorainest kuni lõpptoodeteni, sealhulgas temperatuuri tõusu test, soolapihustustesti juhi tüübi test, mehaanilise eluea katse.



Q9: Mis on maksetingimused?

V: TT, Paypal, Western Union, Alibaba kaubanduse tagamine ja L / C on vastuvõetavad. 30 protsenti T / T ette, 70 protsenti saldo enne saatmist.



Q10: Millist teenust ettevõte pakub?

V: Meil ​​on professionaalne inseneride meeskond, kes saab kujundada ja välja töötada hallituse erinevate klientide nõudmiste täitmiseks.

Meil on ka müügimeeskond, kes pakub head teenindust eelmüügist kuni müügijärgse müügini.



See toode on tavaliselt kohandatud.
Oleme tootja ja meil on professionaalne tehniline osakond, kes suudab kavandada ja pakkuda lahendusi vastavalt kliendi vajadustele.
Palun klõpsake meile teabe saatmiseks allolevat nuppu ja meie müügipersonal võtab teiega ühendust, et edastada teile kujundusjoonised
