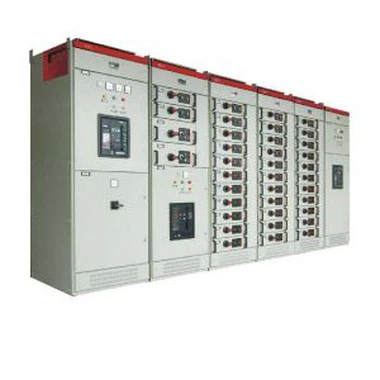

Metallist plakeeritud madalpingelised jaotusseadmed

Kirjeldus

GCK tüüpi madalpingelised jaotusseadmed sobivad kolmefaasilise vahelduvvoolu 50/60 HZ, maksimaalse pinge 660 V, 3150A süsteemi nimivoolu ning kolmefaasilise nelja- ja kolmefaasilise viiejuhtmeliste jaoks, kasutatakse laialdaselt elektrijaamades, alajaamades, tööstuses ja mäetööstuses ettevõtted, hotellid, lennujaamad, dokid Ja ringhäälingu- ja sidekeskuste ehitamine, edastamine ja levitamine, samuti energia muundamine, energia jaotamine ja energiatarbimine personaalarvutite ja mootori juhtimiskeskuses MCC

440 V madalpinge MCC mootori juhtpaneeli kasutatakse mootori juhtimiseks mootori käivitamiseks või seiskamiseks.

Võtke peamiseks kaitselülitiks 400A MCCB, kolmefaasiline voolumõõtur nr 3, mida kasutatakse kõigi sahtlimoodulite koguvoolu näitamiseks.

1 x 95 KW / 250A sahtlitüüpi mooduljuhtimine, käivitage mootor täht-delta kaudu. 3 x 15KW / 50A ja 3 x 7,5 kW / 32A modulaarsed otsekäivitusmootorid.

Igasse seadmesse on MCCB paigaldatud pealülitina, termilise ülekoormuse relee ja vahelduvvoolu kontaktorina

Sisemuses on lisaks kaks keskmise suurusega releed, üks relee 24 VDC mähisega PLC-st signaalide vastuvõtmiseks ja teine relee stseeni avamiseks / sulgemiseks

Kasutage ulatust ja eesmärki

Jaotuskilpe kasutatakse elektrijaamade, kõrghoonete, keemiatööstuse ning nafta-, metallurgia- ja tekstiilitööstuse energiajaotussüsteemides. Seda kasutatakse täieliku madalpinge elektrijaotusseadmena suurtes elektrijaamades, mis tuleb ühendada arvutitega ja kõrgelt automatiseeritud nafta- ja keemiatööstusega elektrienergia jaotamiseks elektritootmis- ja jaotussüsteemides kolmefaasilise vahelduvvoolu sagedusega 50 (60). ). ) Hz, 380 V (400) (600) ja nimivool, maksimaalselt ja alla selle (sealhulgas 4000 A), samuti tsentraliseeritud mootori juhtimine ja reaktiivvõimsuse kompenseerimine.

Elektripaneelide kasutustingimused

Ümbritseva õhu temperatuur: -15' C ~ ~ 40' C

Kõrgus:<>

Õhuniiskus: õhuniiskuse ööpäevane keskmine<=95%, aururõhu="" osalise="" rõhu="" päevane=""><=2,2 kpa;="" kuu="" keskmine=""><=90%, kuu="" keskmine="" osaline=""><=1,8>

Maavärina intensiivsus<=8 kraadi

Pole söövitavat ega tuleohtlikku gaasi

Erilised asjaolud sõltuvad kasutajast

3 phase switchgear

Üksus		Ühik	Parameetrid
Nimipinge		KV	3, 7.2, 12
Nimivool		A	630,1250,1600,2500,3150,4000*
Nimeline lühise purunemisvool		KA	25, 31.5, 40
Nimeline lühise lülitusvool			63, 80, 100
Nimiväärtus lühiajalise vastupidavuse suhtes (4 s)			25, 31.5, 40
Nominaalne tipp peab vastu voolu			63, 80, 100
Nimisagedus		Hz	50
Nimeline isolatsioonitase	1 min toitesagedus peab pinget taluma	KV	42
	Valgusimpulss peab pinget vastu		75
juhtimisahela pinged	AC	V	110, 220, 380
	DC	V	110, 220
Kaitseaste			Korpus IP4X, kabiin ja kaitselüliti IP2X, kui uks on avatud
