Elektrikompakttrafo alajaam

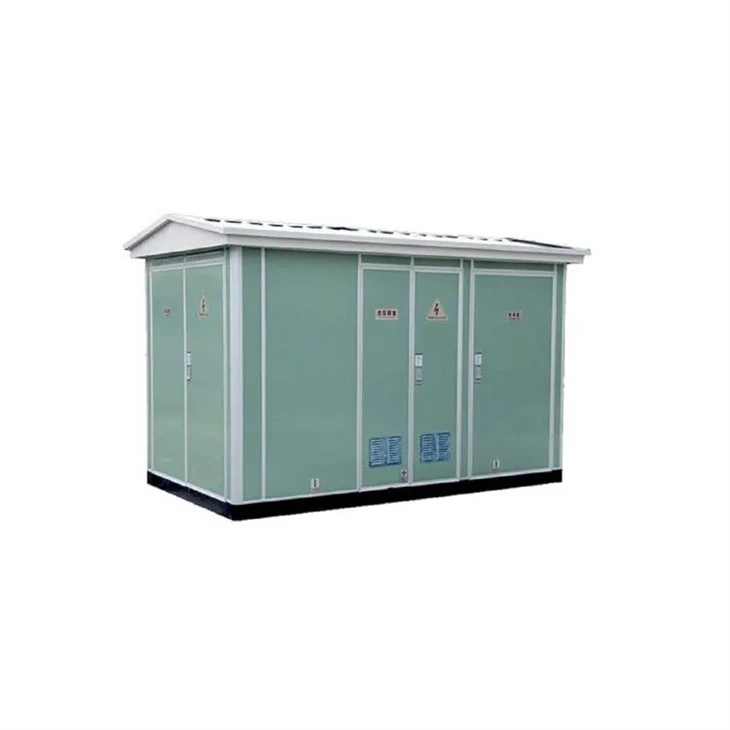

Välis 11KV 630KVA 11/0,4KV elektrikompakttrafo alajaam

Kompaktne elektrialajaam on täielik komplekt uusi jõutrafo seadmeid, mille meie ettevõte on välja töötanud riikliku linna elektrivõrgu ümberkujundamise põhjal. See on parim kombinatsioon õli-suletud jõutrafodest ning kõrge- ja madalpingelistest elektrikomponentidest. Struktuuri optimeerimise kaudu muudetakse lülituskapp miniatuurseks ja kombineeritud trafo hõivatud ala on oluliselt vähenenud. Selle eelised on väiksus, madal müratase, usaldusväärne toiteallikas, mõistlik struktuur, lihtne paigaldus, lihtne töö ja lihtne kasutamine. Võrguautomaatika terminali saab monteerida kõrge-pingerõngasvõrgu kappi, et tagada lühise-ja ühefaasilise-maanduse rikete usaldusväärne tuvastamine, ning sellel on "nelja kaugjuhtimispuldi" funktsioon; see soodustab võrgujaotuse automaatset uuendamist. Seda kasutatakse laialdaselt kaubanduslikes keskjaamades elamupiirkondades, tööstus- ja kaevandusettevõtetes, lennujaama raudteekoolides, haiglates, kõrghoonetes ja kohtades.

Madalpinge{0}}peajaotuskapi konfigureerimine kasttrafo jaoks

Kasttrafo madalpinge-peajaotuskapp peab üldjuhul olema varustatud sissetuleva madalpinge-eralduslülitiga, madalpinge-peakaitselülitiga ja madalpinge-peamõõteseadmega. Madalpinge{5}}eralduslüliti tuleb paigaldada nii, et see vastaks igapäevase hoolduse ja remondi vajadustele. Madalpinge-peakaitselüliti valitakse trafo võimsuse ja{8}}lühisvoolu põhjal kaitselüliti paigalduskohas.

Trafode madalpinge{0}}peakaitselülitid kasutavad tavaliselt raami tüüpi intelligentseid kaitselüliteid ning valiku- ja seadistusnõuded on järgmised:

(1) Kaitselüliti nimivool. Üldiselt piisab 2,0-2,5-kordsest trafo võimsuse väärtusest. Vastav nominaalne katkestusvool on suurem kui lühisvoolu väärtus trafo madalpinge poolel ja kalibreerimine on harva vajalik.

(2) Pikaajaline viivitus (st pöördaeg, ülekoormus) liigvoolu vabastusvoolu seadistusvool Lset, mis peab vastama In Less kui Iset1 või sellega võrdne Väiksem kui Iz või sellega võrdne. Nende hulgas on In nimivool trafo madalpinge{5}}küljel ja Iz on madalpinge siini voolu kandevõime. Trafo võimsuse täielikuks ärakasutamiseks ilma selle kasutusiga mõjutamata peaks Iset1 olema võrdne In-ga või sellele lähedane.

(3) Lühiajaline viivitus (st fikseeritud ajapiirang, liigvool) ülevool ja vabastada seadistusvool Iset2, mis on vajalik, et täita 1.2Ifj Väiksem või võrdne Iset2 Väiksem või võrdne Id/1.3. Nende hulgas on Ifj trafo lühiajaline-koormuse tippvool ja Id on trafo ühefaasiline{8}}maandusrike vool. Seda nõuet on lihtne täita D ja yn11 ühendatud trafode puhul, kuid mitte Y ja yn0 ühendatud trafode puhul. See on ka põhjus, miks kasttrafod kasutavad sageli D ja yn11 trafosid. Trafo madalpinge{14}}peakaitselüliti lühiajalise liigvoolu vabastuse seadistusaeg on üldiselt 0,6 sekundit, mis tagab, et ajavahe järgmise taseme kaitselülitiga on vähemalt 0,2 sekundit.

(4) Hetkelise liigvoolu vabastamise seadistusvool Iset3. Lühikese viivitusega liigvoolukaitse tõttu saab parema selektiivsuse tagamiseks seada Iset3 väärtuse kõrgemaks, võttes tavaliselt Iset1, mis on väärtusest 12-15 korda suurem.

Automaatne reaktiivvõimsuse kompenseerimise seade kasttrafole

Kehtivate riiklike standardite kohaselt tuleb reaktiivvõimsuse kompensatsioonivõimsus üldjuhul konfigureerida 30% trafo võimsusest, mis vastab loomulikult kõrge loomuliku võimsusteguri kasutustingimuste nõuetele. Kuid induktiivsete kodumasinate (nt kliimaseadmed, pesumasinad, külmikud ja energiasäästlikud valgustid) kiire populaarsuse tõttu ei ole mõnikord võimalik saavutada oodatud efekti, kui need on konfigureeritud vastavalt 30% trafo võimsusest. Seetõttu on soovitatav konfigureerida vastavalt 40% kuni 60% trafo võimsusest ja automaatselt kompenseerida 10 juhtimisahelas. Kuigi kulud on tõusnud, on hind kogu kasttrafoga võrreldes suhteliselt tühine ja kompensatsiooniefekt on hea.

Madalpinge{0}}väljuva kapi konfigureerimine

Kasttrafo madalpinge väljundkapi vooluahelate arv määratakse üldiselt koormuse jaotuse alusel selle toitepiirkonnas ja 1-3 ahela sobiva reserveerimise alusel. Iga vooluahela jaoks valitud kaitselülitite spetsifikatsioonid ja mudelid määratakse nende vastavate arvutuslike koormuste alusel. Madalpingekaitselülitite valiku- ja seadistusnõuded iga sööturi jaoks on sarnased trafo peakaitselülitite omadega. Kuid eelduseks on teada iga sööturi arvutatud koormusvoolu. Ainult sel juhul on võimalik saavutada mõistlik jaotus

Spetsifikatsioon

Meie töötuba

SERTIFIKAAT

NÄITUS

ETTEVÕTTE ÜLEVAADE

PAKKIMINE & KOHALETOIMETAMINE

KKK

Q5 : Kas OEM/ODM on saadaval?

V: Jah, on küll! Meie tooteid saab kohandada. Meil on projekteerimis- ja inseneride meeskonnad, saame kohandada tooteid vastavalt klientide joonistele või nõuetele.

Q6 : Kas olete tootja või kaubandusettevõte?
V: Oleme tehas, 100% professionaalse tootjana, kellel on 20-aastane tootja kogemus, saaksime toota tooteid vastavalt klientide nõudmistele ja samuti saaksime 100% kontrollida toodete kvaliteeti.

Q7 : Kas hinnas saab kaubelda?

V: Jah, hind on läbiräägitav. Seda saab muuta vastavalt teie kogusele või pakendile

Q8 : Kuidas oleks ülevaatusega?

V: Meil ​​on kogu kontrollisüsteem alates toorainest kuni lõpptoodeteni, sealhulgas temperatuuri tõusu test, soolapihustustesti juhi tüübi test, mehaanilise eluea katse.

Q9 : Mis on maksetingimused?

V: TT, Paypal, Western Union, Alibaba kaubanduse tagamine ja L/C on vastuvõetavad . 30% T/T ette, 70% saldo enne saatmist.

Meie teenus

1. Eelmüügi-teenus

a. Tehniliste lahenduste väljatöötamine

b. Saada hinnapakkumisi, tehnilisi andmelehti ja jooniseid

c. Töötage välja jõuülekandeplaan, katseplaan ja tarneplaan

2.-Müügijärgne teenindus

a. Jälgige tootmise edenemist täielikult vastavalt plaanile

b. Saatke klientidele fotosid iga tootmisprotsessi ajal (hoidepunkt)

c. Teavitage klienti üks nädal enne testi.

d. Vastake kiiresti 12 tunni jooksul igal ajal.

3.-Müügijärgne teenindus

a. Kõigil osadel on kahe-aastane garantii ja tootja on defektne. Algne tootja või HFY võib pakkuda kõiki varuosi ja komponente tasuta.

b. Tehnilised dokumendid:

Algne kasutus- ja hooldusjuhend, mis sisaldab ühendusskeeme, plokkskeeme ja tõrkeotsingu teavet.

c. paigaldus

Tavaliselt saavad kliendid ise installida ja kasutada, järgides üksikasjalikku ingliskeelset kasutusjuhendit.
