Vedelikusse sukeldatud trafo

Vedelikusse sukeldatud trafo

S9-M, S10-M, S11-M 22kv-seeria täielikult suletud õli-jaotustrafode jõudlus vastab IEC standarditele. Südamiktraat on valmistatud kvaliteetsest-kvaliteetsest külmvaltsitud-räniplaadist, millel on täielikult paljastatud, mitteläbiv struktuur, ja mähis on valmistatud kvaliteetsest hapnikuvabast vasest.

Kolmefaasiline-vedeliku sukeltrafo

S13-seeria õli-sukeldatavad trafod vastavad riiklike standardite GB1094-2013 jõutrafode ja GB/T6451-2015 kolmefaasiliste õlitrafode tehnilistele parameetritele ja nõuetele ning neid soovitatakse peamiste seadmetena riiklike linna- ja maapiirkondade elektrivõrkude ehitamisel. Ja riigi majandus- ja kaubanduskomisjoni poolt reformitud.

1, Mis on õliga sukeldatud trafo?

Õli sukeltrafo, tuntud ka kui õliga sukeldatud trafo, on trafoseade, mis kasutab trafo temperatuuri vähendamiseks õlijahutust. Erinevalt kuivtrafodest paigaldatakse õlitrafo põhikorpus isoleerõliga täidetud keevitatud terasest õlipaaki. Kui õlitrafo töötab, muundatakse mähisest ja raudsüdamikust saadav soojus esmalt isolatsiooniõliks ja seejärel jahutuskeskkonnaks. Vastavalt võimsusele saab selle jagada sukeldatud vabajahutustrafoks ja sukeldatud õhkjahutustrafoks.

2, õliga sukeldatud trafode struktuur ja tööpõhimõte

Õliga sukeldatud trafod on struktuurilt sarnased trafodega. See on üks trafode tüüpe, mis on klassifitseeritud vastavalt raudsüdamiku isolatsioonivormile. Seetõttu on sellel äratuntavad õliga sukeldatud poolide omadused, mis võivad vähendada sees olevate seadmete soojuskaarti.

Õliga sukeldatud tüüpi põhikomponendid koosnevad magnetsüdamikest, mähistest ja puksidest. Magnetiline südamik annab tee magnetvoo jaoks. Mähis loob magnetvälja, mis koosneb raudsüdamiku ümber keritud juhtpoolist, mis on isoleeritud papist tõkke ja varjestuskihiga. Mähise isolatsioonikihi paksus suureneb pinge suurenedes. Läbiviik ühendab trafo mähise alajaamaga.

Õlitüüpi trafosid kasutatakse elektrijaotus- või alajaamades. Nende südamik ja mähised on sukeldatud õli sisse, mis võib jahutada ja isoleerida. Õli ringleb läbi mähises olevate torude ning konvektsiooni kaudu spiraali ja rauasüdamiku komponentide ümber. Õli jahutab väliselt madalate nimiväärtuste korral kütusepaak ja kõrgete nimiväärtuste korral õhkjahutusega radiaator.

3, õlitrafode tüübid

Õliga sukeldatud trafosid on kahte peamist tüüpi: ühefaasiline-trafo ja kolme-faasiline trafo.

A. Ühefaasiline õlitrafo

B. Kolme-faasiline õlitrafo

4, õlitrafode kasutamise eesmärk

Õlitüüpi trafosid saab välitingimustes kasutamiseks paigaldada maapinnale, alusele või postile. Need pakuvad tõhusat jõudlust erinevates rakendustes, sealhulgas ülekande- ja jaotusvõrkudes, taastuvenergia tootmises ja väiketööstuses.

Õlitrafol on tohutu võimsus, nii et see säästab palju elektrit, minimeerib energiakadu, säästab energiat ja vähendab kasutajakulusid. Lisaks sellele võib masinas olev õli jahutada ka sisemisi juhtmesüdamikke, parandades seeläbi trafoseadmete vastupidavust ja elektrilist jõudlust.

5, Ettevaatusabinõud õli{1}}kasutustrafode kasutamisel

1. Õliga sukeldatud trafod kasutavad tööks õli, seega mõjutab õli kvaliteet oluliselt trafo eluiga ja ohutust.

2. Kasutamise ajal on vaja trafosüsteemi regulaarselt kontrollida ja hooldada, et tagada masina normaalne ja ohutu töö. Vastasel juhul on suur probleemide ja äärmise ohu oht.

3. Nafta tekitatud jäätmed on altid saastavad keskkonda ja mõjutavad ümbritsevate inimeste elusid. Seetõttu on oluline ka jäätmete järkjärguline kõrvaldamine

Traduktsioon : Transfo H61 20KV 160kVA B2

H61 Trafo 15(20)kV 160kVA B2

Kolme-faasilise kesk-/alapinge jaotustrafo kesk- ja madalpinge mähistega vasest võimsusega P=160KVA

- Vastavus: NFC 52 100 - 52 112 ja 52 113 standard või sisult samaväärne

- Loomulik jahutus: ONAN

- MV pinge reguleerimine: väljalülitusega +/- 5% viies (5) asendis

- Sisestage: postitusel H61

- Nimivõimsus: 160 KVA

- Esmane nimipinge: 20 000 V ± 5%

- Sekundaarne pinge: 410 V väljas-koormus faaside vahel / 240 V faasi ja nulli vahel

- Sagedus: 50 Hz

- Lühise-pinge: 4%

- Puudub-koormuskadu, mis on väiksem või võrdne 300 W

- Koormuskadu on väiksem või võrdne 2000 W

- Ühendus: Dyn11 neutraalse väljundiga

- MV ja LV ristumised: portselanist

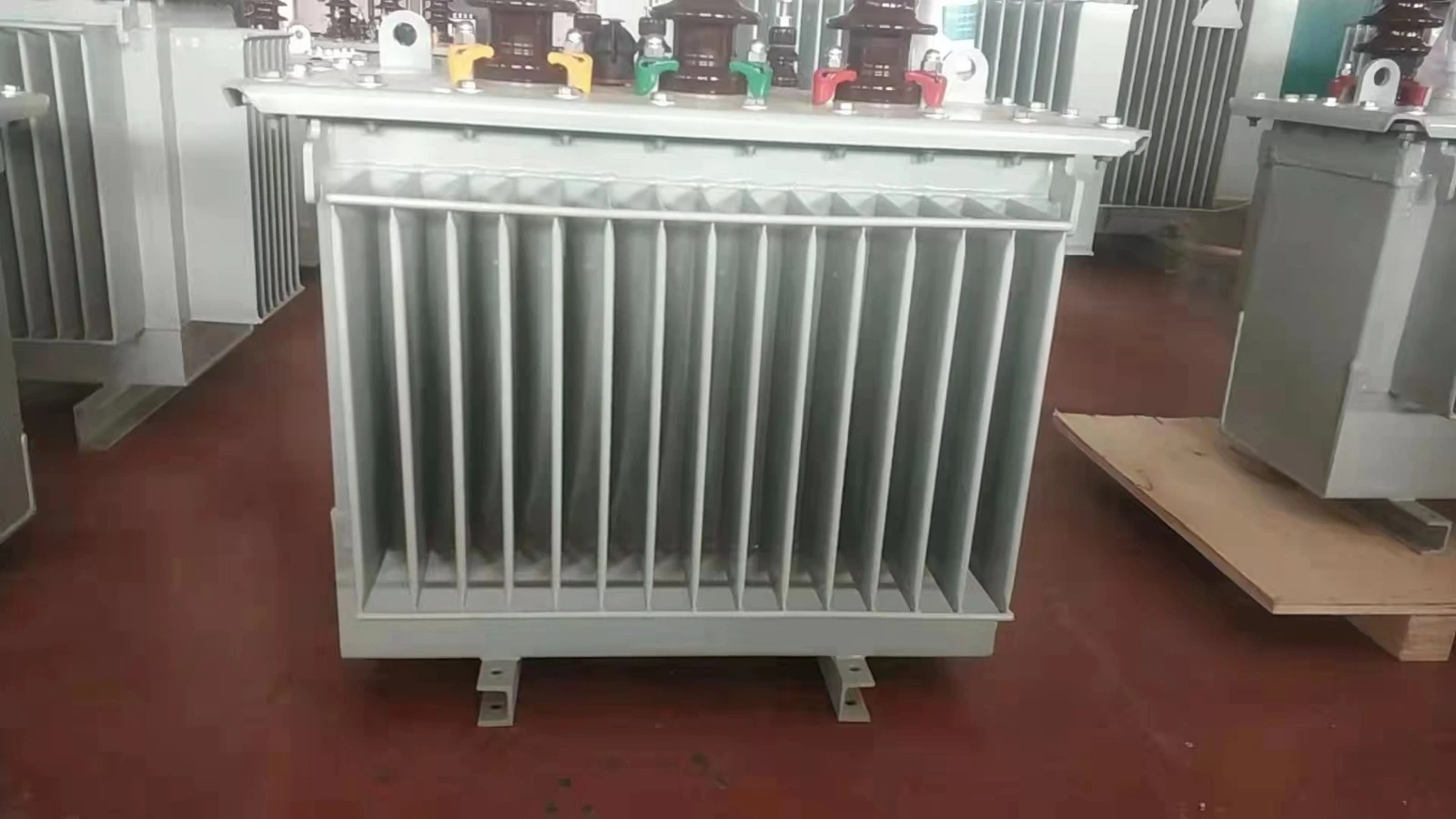

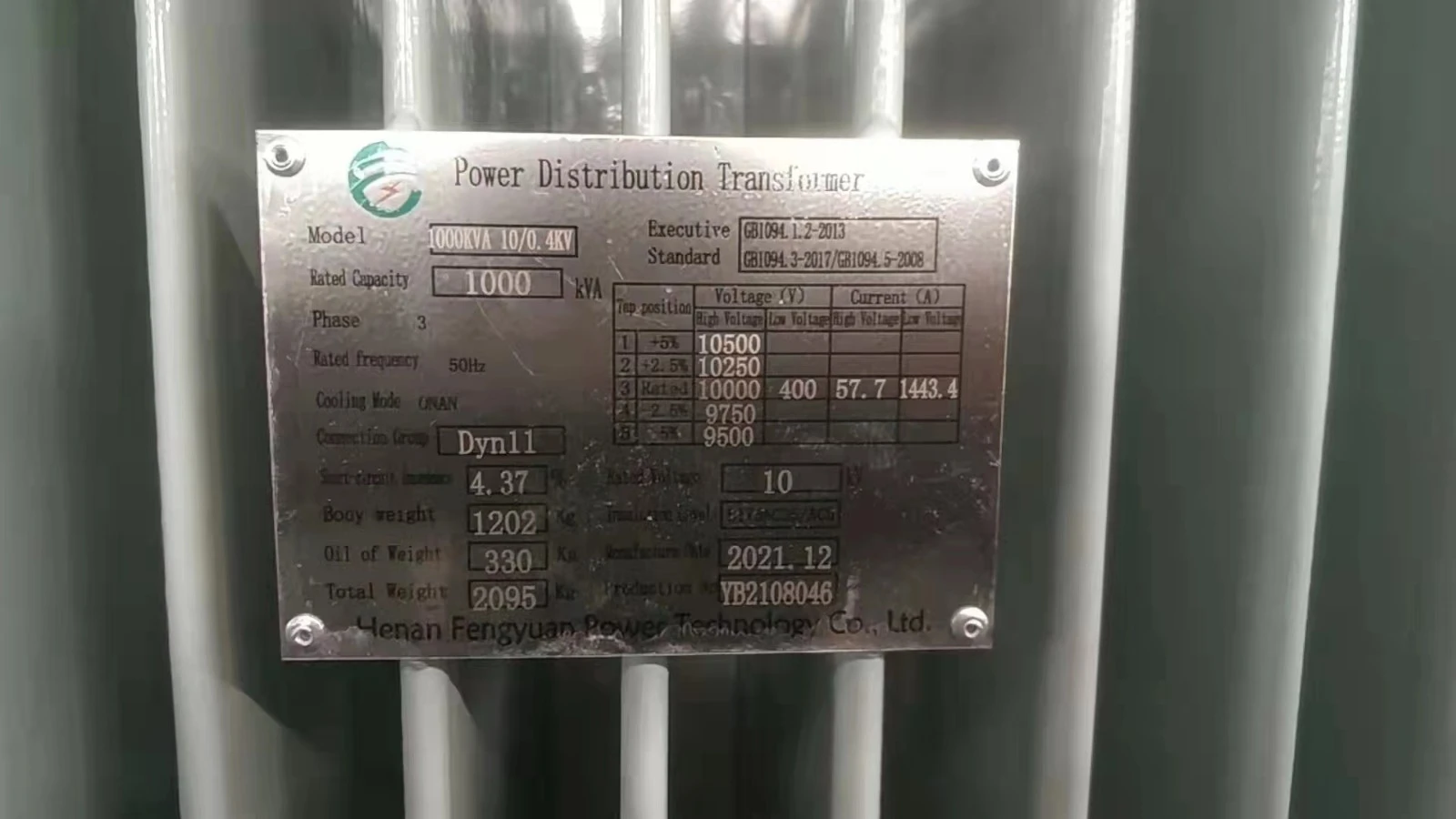

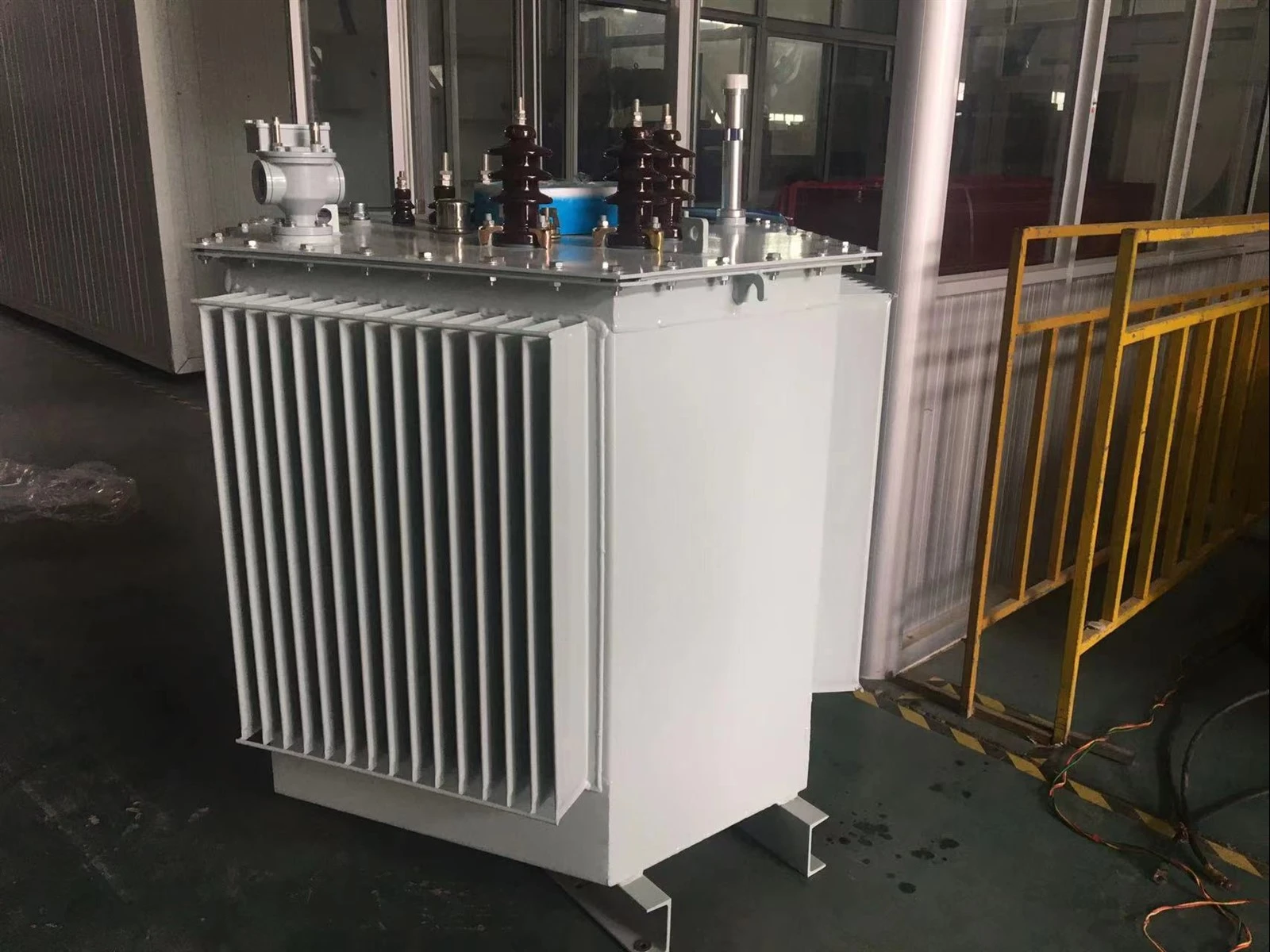

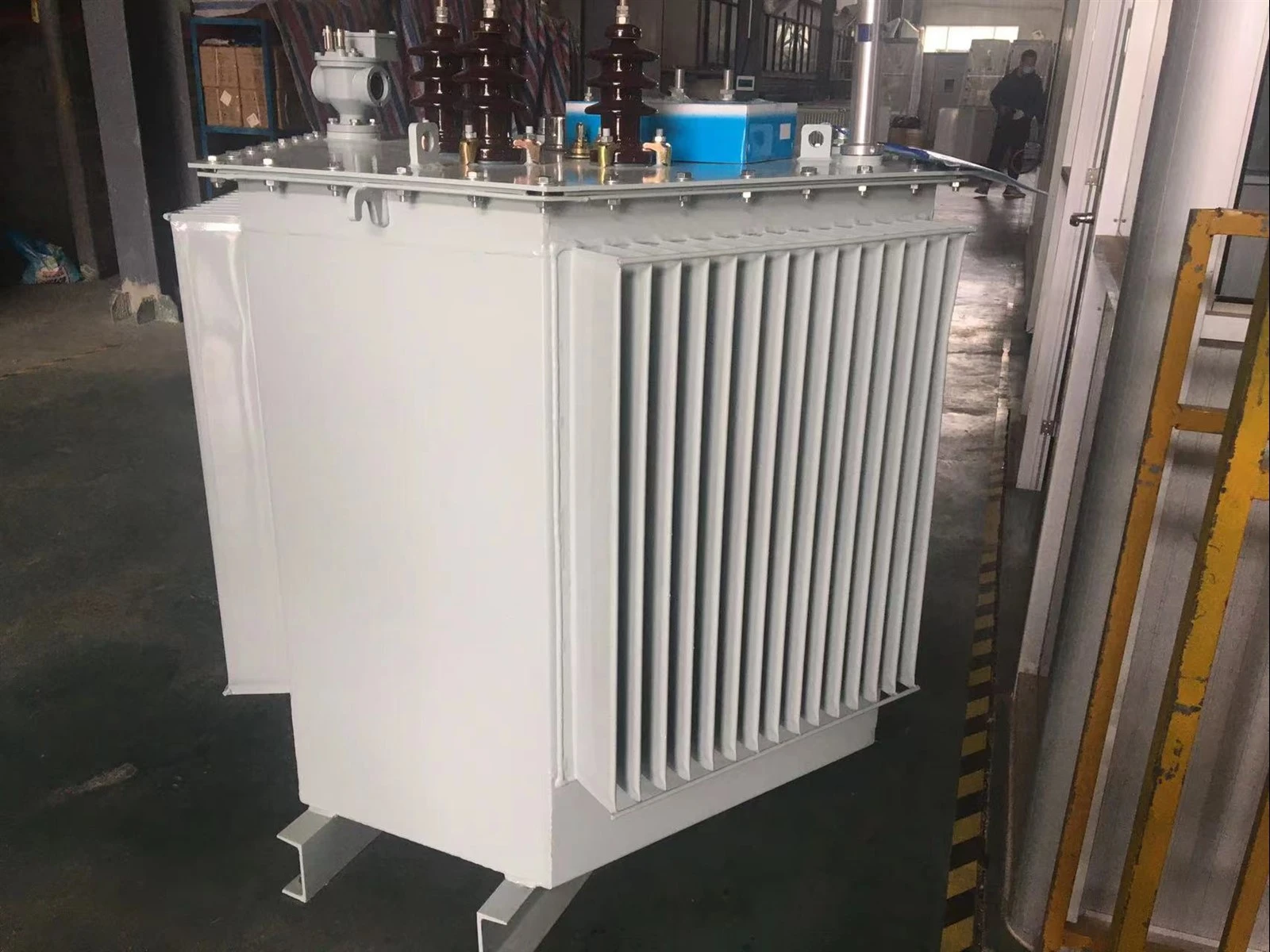

TOOTEFOTO

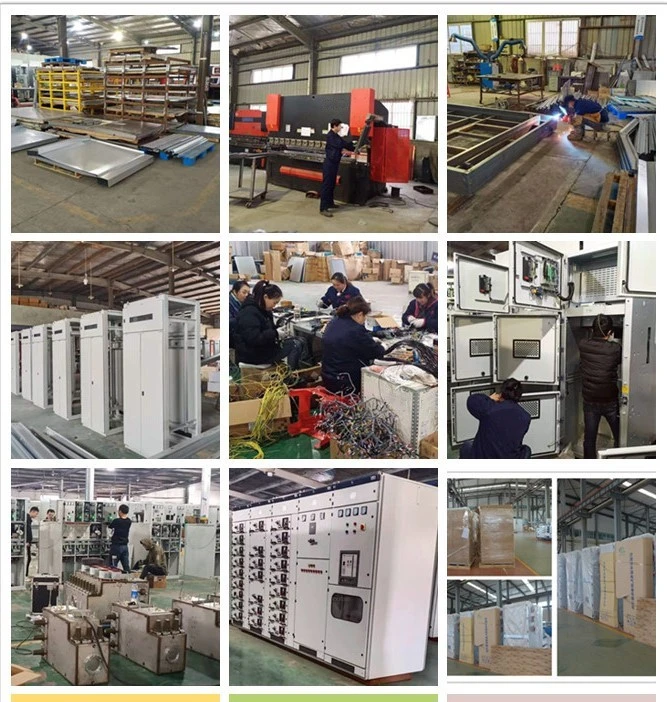

TEHASE TÖÖTUBA

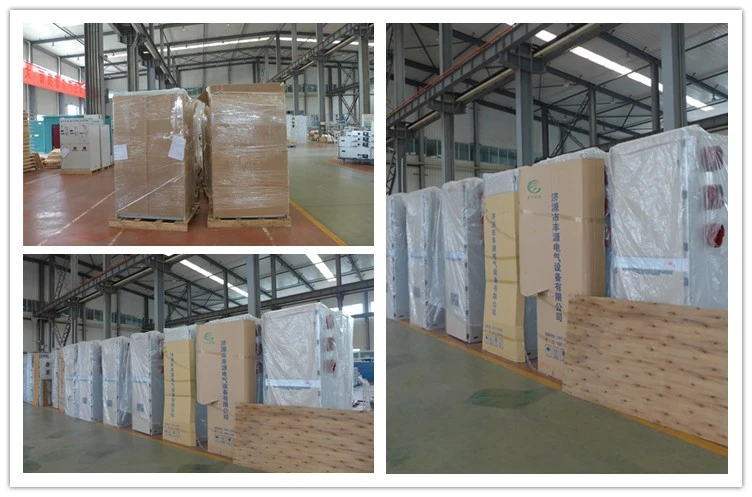

PAKKIMINE & KOHALETOIMETAMINE

NÄITUS

KKK:

1. Enne pakkumist tuleb esitada tehnilised parameetrid:

A. Nimivõimsus (nt 100kva, 630kva, 1250kva jne)

B. Pinge (näiteks 10 KV vähendati 0,4 KV-ni)

C. Trafo tüüp (õli-trafo või kuiv-tüüpi trafo)

D. Mähise materjal (vask või alumiinium)

2. Kas pakute OEM-teenust?

Jah, klientide kujundusi ja logosid saab pakkuda.

3. Mis on teie minimaalne tellimuse kogus?

Meie minimaalne tellimiskogus on 1 komplekt.

4. Mis on teie tarneaeg?

Tarneaeg on tavaliselt 25 päeva jooksul pärast makse sooritamist.

5. Mis on laadimisport?

Seal on Qingdao, Shanghai ja Lianyungang.

6. Kuidas me teie ettevõtet külastame?

Meie tehas asub Hiinas Henanis

See toode on tavaliselt kohandatud.

Oleme tootja ja meil on professionaalne tehniline osakond, kes suudab kavandada ja pakkuda lahendusi vastavalt kliendi vajadustele.

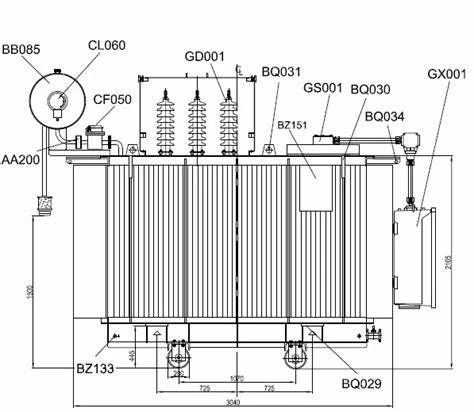

Kujundusjooniste saamiseks võtke ühendust meie müügipersonaliga

Siin on teie jaoks meie klientide näited

Venemaa kliendid

Andmeleht N aste 1-A: trafo H61 20kV/400V 100kVA

KUI VAJAD ROHKEM ANDMED, VÕTKE MEIEGA ÜHENDUST
