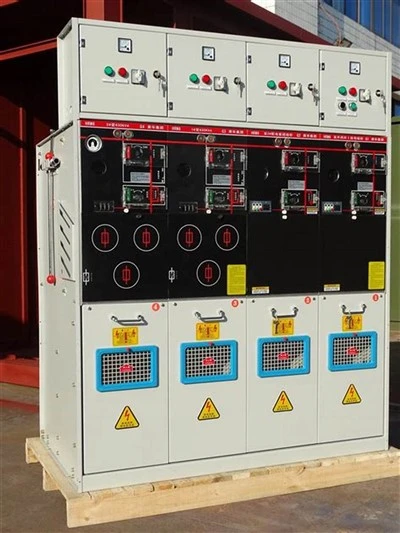

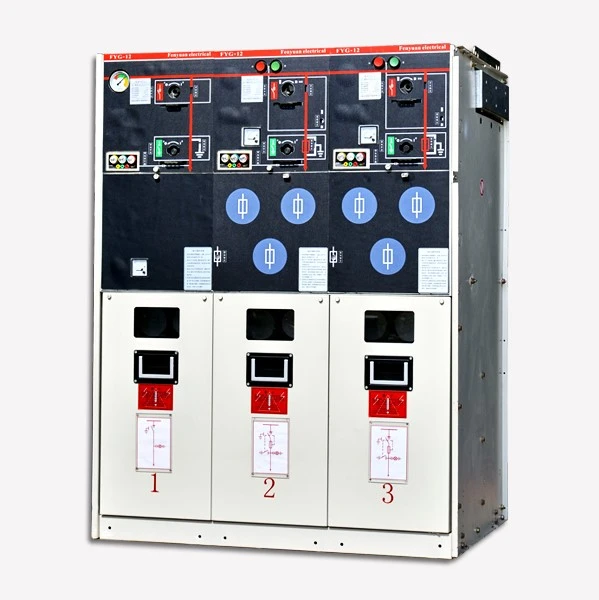

RMU elektrijaotusaparaat 33KV GIS SF6 gaasiisolatsiooniga lülitusseade

RMU elektrijaotusseade 33KV GIS SF6 gaasiisolatsiooniga jaotusseade









Rõnga põhiseade (RMU) jaguneb üldiselt kahte tüüpi: õhuisolatsioon ja SF6 isolatsioon. Seda kasutatakse koormusvoolu katkestamiseks, lühisvoolu katkestamiseks ja trafo tühivooluks, samuti õhuliinide ja kaabelliinide laadimisvooluks teatud kaugusel. See mängib juhtimis- ja kaitsefunktsiooni ning on oluline lülitusseade RMU toiteallika ja terminali toiteallika jaoks. Kapis on õhuisolatsiooniga varustatud koormuslülitid peamiselt gaasitootmise, suruõhu- ja vaakumtüüpi. SF6 isolatsiooniga varustatud koormuslülitid on SF6 tüüpi. Kuna SF6 gaas on kesta sees, ei ole sellest tekkinud vaheseina murd näha. Rõnga peakapis olev koormuslüliti vajab üldiselt kolme asendit, nimelt koormuse katkestamist, vooluringi isoleerimist ja võimalusel ka maandusele tuginemist. Gaasi genereerimise, suruõhu ja SF6 koormuslülititega on lihtne saavutada kolm asendit, samas kui vaakumkaare kustutuskambrit saab ainult lahti ühendada ja seda ei saa isoleerida. Seetõttu lisatakse vaakumkoormusrõnga võrgujaotusseadmesse tavaliselt enne koormuslülitit eraldi lüliti, et moodustada isolatsioonikatkestus.



Kõrgepinge lülitusseadmete "viis ennetamist".

1. Pärast seda, kui kõrgepinge lülitusseadme sees olev vaakumkaitselüliti on katseasendis suletud, ei saa auto kaitselüliti tööasendisse siseneda. (Takistada koorma sulgemist) lülitusseade

2. Kui kõrgepinge jaotusseadme maandusnuga on suletud asendis, ei saa auto kaitselülitit sulgeda. (Vältige sulgemist maandusjuhtmega)

3. Kui kõrgepinge jaotusseadme sees olev vaakumkaitselüliti on suletud, lukustatakse kapi tagauks maandusnoa mehaanilise seadmega. (Et vältida juhuslikku sisenemist laetud intervallidesse)

4. Kõrgepinge jaotusseadme sees olev vaakumkaitselüliti on töö ajal suletud ja maandusnuga ei saa tööle panna. (Vältida maandusjuhtmete pinge all rippumist)

5. Kõrgepinge jaotusseadme sees olev vaakumkaitselüliti ei saa väljuda auto kaitselüliti tööasendist, kui see töötab ja on suletud. (Vältida koormatud noa lülitit)

Rõnga põhiseade (RMU) on elektriseade, mis koosneb kõrgepingelülitusseadmete rühmast, mis on paigaldatud terasplaadist metallkappi või valmistatud modulaarseks intervallitüüpi RMU toiteallikaks. Selle põhiosas kasutatakse koormuslüliteid ja kaitsmeid, mille eeliseks on lihtne struktuur, väiksus, madal hind, paremad toiteallika parameetrid ja jõudlus ning toiteallika ohutus. Seda kasutatakse jaotusjaamades ja kasti tüüpi alajaamades linna elamukogukondades, kõrghoonetes, suurtes avalikes hoonetes, tehastes ja ettevõtetes ning muudes koormuskeskustes.



Keskkonnatingimused

(1) Sobiv kõrgus: 2000 mSobiv või väiksem

(2) Temperatuur: -40 kraadi ~ +55 kraadi Suhteline

(#) Niiskus: keskmine päevane 95% või vähem, kuu keskmine 90% või vähem

(4) Maavärina kahjustuste aste: 8. tase või sellega võrdne



























Q5: Kas OEM/ODM on saadaval?

V: Jah, on küll! Meie tooteid saab kohandada. Meil on projekteerimis- ja inseneride meeskonnad, saame kohandada tooteid vastavalt klientide joonistele või nõuetele.

Q6: olete tootja või kaubandusettevõte?
V: Oleme tehas, 100% professionaalse tootjana, kellel on 20-aastane tootja kogemus, saaksime toota tooteid vastavalt klientide nõudmistele ja kontrollida ka toodete kvaliteeti 100%.

Q7: Kas hinna üle saab läbi rääkida?

V: Jah, hind on läbiräägitav. Seda saab muuta vastavalt teie kogusele või pakendile

Q8: Kuidas oleks kontrollimisega?

V: Meil ​​on kogu kontrollisüsteem alates toorainest kuni lõpptoodeteni, sealhulgas temperatuuri tõusu test, soolapihustustesti juhi tüübi test, mehaanilise eluea katse.

Q9: Mis on maksetingimused?

V: TT, Paypal, Western Union, Alibaba kaubanduse tagamine ja L / C on vastuvõetavad. 30% T / T ette, 70% saldo enne saatmist.

Q10: Millist teenust ettevõte pakub?

V: Meil ​​on professionaalne inseneride meeskond, kes saab kujundada ja välja töötada hallituse erinevate klientide nõudmiste täitmiseks.

Meil on ka müügimeeskond, kes pakub head teenindust eelmüügist kuni müügijärgse müügini.



See toode on tavaliselt kohandatud.
Oleme tootja ja meil on professionaalne tehniline osakond, kes suudab kavandada ja pakkuda lahendusi vastavalt kliendi vajadustele.
Palun klõpsake meile teabe saatmiseks allolevat nuppu ja meie müügipersonal võtab teiega ühendust, et edastada teile kujundusjoonised



Siin on teie jaoks meie klientide näited

Usbekistani klient

Andmeleht

1.1	710-512-01-MVS1 peaalajaam
	Sissetulev lülitusseade	A01 B01	2
Ei	Komponendid	Spetsifikatsioon	Üksus	Kogus	Tegija
1	VCB	HVX12-50-31-F 275 mm Kõrgus 2000 m või vähem Avamispinge DC220V Sulgemispinge DC220V Energiasalvesti pinge DC220V	Määra	1	Hiina
2	VT	JDZ{{0}}KV/√3/0,1KV/√3	Määra	3	Hiina
3	CT	LZZBJ9-12 3000/1A 5P20 10VA 5P20 5VA 5Fs5 5VA	Määra	3	Hiina
4	Kõrgepinge kaitse	XRNP1-12 0.5A	Pc	3	Hiina
5	Välgupüüdur	HY5WZ-17/50	Määra	3	Hiina
6	Arukas juhtpaneel	WY-9008A	Pc	1	Hiina
7	Lühise ja maandusvea indikaator	EKL-4-1	Pc	1	Hiina
8	Multifunktsionaalne elektriline instrument	PD666-3S3 380V 5A	Pc	1	Hiina
9	Esmane harmooniliste eliminaator	LXQ-12KV	Pc	1	Fengyuan
10	Laetud ekraan	DXN-12Q	Pc	1	Hiina
11	Temperatuuri ja niiskuse regulaator	WY-CS-III	Pc	1	Hiina
12	Ühendusosa	JY-2	Pc	3	Hiina
13	Harukarp	PJ1	Pc	1	Hiina
14	Mõõteklamber	Universaalne tüüp	Pc	1	Hiina
15	Signaallamp	ND16-22D/4 AC380V punane	Pc	1	CHNT
16	Signaallamp	ND16-22D/4 AC380V roheline	Pc	1	CHNT
17	Signaallamp	ND16-22D/4 AC380V valge	Pc	1	CHNT
18	Vahelduvvoolu miniatuurne kaitselüliti	NB1-63/2P C6A 6kA(R)	Pc	2	Fengyuan



KUI VAJAD ROHKEM ANDMED, VÕTKE MEIEGA ÜHENDUST
