KYN61-40.5 siseruumide kõrgepinge jaotusseadme paneelplaat sobib kolmefaasilise vahelduvvoolu 50 Hz, 35 kV ühe siini ja ühe siiniga segmenteeritud toitesüsteemi jaoks, mida kasutatakse elektrienergia vastuvõtmiseks ja jaotamiseks ning vooluahela juhtimiseks, kaitsmiseks ja jälgimiseks. . Peamine omadus: kogu KYN61-40.5 siseruumides kõrge...

Küsi pakkumist

Kirjeldus

Peamine omadus:

Kogu KYN61-40.5 siseruumides olev kõrgepingelülitusseadme paneeliplaat koosneb kahest osast: kapi korpusest ja kesksest väljavõetavast osast. Kapp on jagatud viieks iseseisvaks vaheseintega sektsiooniks, kesta kaitseaste on IP4X ja iga sektsiooni vaheline kaitseaste on IP2X.

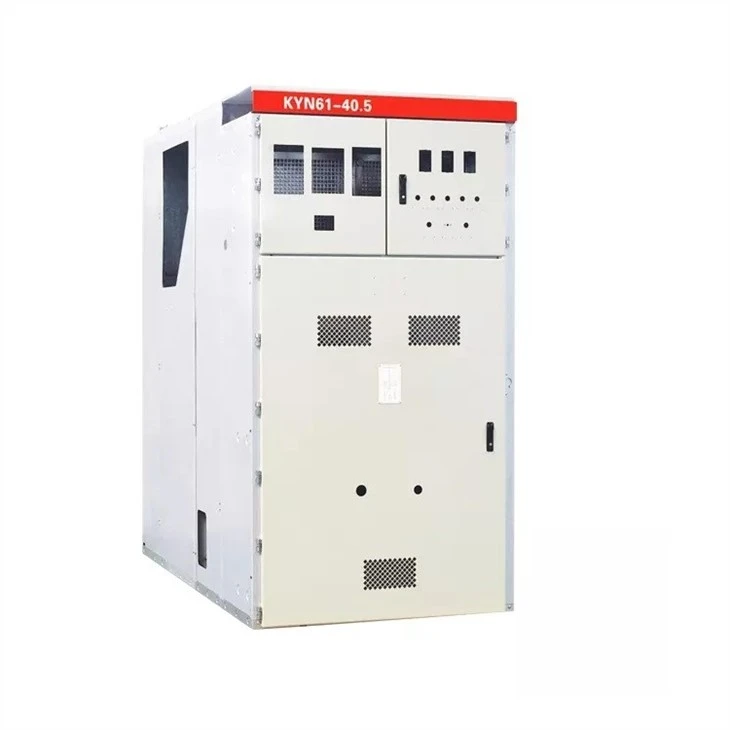

kyn61-40.5

Tehnilised parameetrid:

Nimipinge	40,5kV
Nimivõimsuse sageduse taluvuspinge (1 min)	95kV
Nimetatud välguimpulsi taluvuspinge	185kV
Nimisagedus	50 Hz, 60 Hz
4 s termiline vastupidavusvool (RMS)	25kA, 31,5kA
Peamine nimivoolutaluvus	63kA, 80kA
Peasiini nimivool	2500A
Haru siini nimivool	630A, 1250A, 1600A, 2000A, 2500A
Suurus (LSK)	1400 * 2800 * 2600 mm
Kaitseaste	IP4X metallkorpuse jaoks (IP2X kaitselüliti avatud sektsiooni ukse jaoks)

Kasutustingimused:

1. Ümbritsev temperatuur:

Maksimaalne temperatuur pluss 40 kraadi

Minimaalne temperatuur -15 kraadi

2. Niiskus:

Maksimaalne ööpäevane keskmine suhteline õhuniiskus 95 protsenti

Maksimaalne kuu keskmine suhteline õhuniiskus 90 protsenti

3. Küllastunud aururõhk: päeva keskmine rõhk ei ületa 2,2 kpa,

Kuu keskmine ei ületa 1,8 kpa

4. Maavärina intensiivsus: mitte üle 8 kraadi

5. Ümbritsev õhk ei ole ilmselgelt saastatud söövitava või põleva gaasi, veeauru jms poolt ning seda saab kasutada vertikaalselt tilkuva vee keskkonnas.

6. Kõrgus ei ületa 1000m
