VS1 24kv siseruumides olev RMU vaakumkaitselüliti

VS1 12/24kV mudeli siseruumide vahelduvvoolu kõrgepinge vaakumkaitselüliti on terviklik ja täielikult suletud kõrgepinge lülitusseade, millel on kompaktsed mõõtmed ja väike maht. VCB kehtib nimipingega 7,2–12 kV, kolmefaasilise ja vahelduvvoolu 50/60 Hz toitesüsteemile. Seda saab kasutada sagedaste toimingute korral, kaitstes ja kontrollides liini ja elektriseadmeid. Toode vastab standarditele IEC62271-100, GB1984, JB3855 ja DL1403 ning läbib tüübitesti.

Küsi pakkumist

Kirjeldus

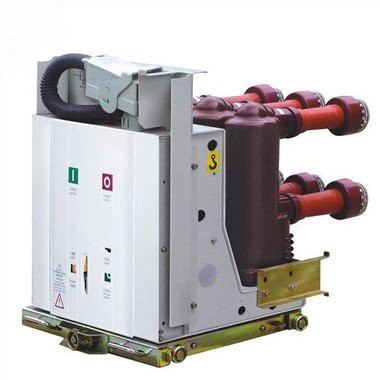

VS1 24kv siseruumides asuv RMU vaakumkaitselüliti

VS1 seeria siseruumide vahelduvvoolu kõrgepinge sisseehitatud poolusega vaakumkaitselülitit kasutatakse siseruumide kõrgepinge jaoks nimipingega 12kV ja 24kV, kolmefaasiline vahelduvvool 50Hz. Seda kasutatakse trafo alajaama juhtimiseks ja kaitsmiseks, minu firma ja sageli kasutusel. Jaotusseade vastab standarditele IEC62271-100, IEC61439(idt GB/T 11022), GB 1984, DIN VDE 0670 ja nii edasi.

Põhijooned

1. Seda on mugav reguleerida, kuna vaakumkaitselüliti võtab vastu kaarekambri konstruktsiooni, mis asub ülaosas, töömehhanism asub all; 2. see võtab vastu õhu ja orgaanilise komposiit isoleermaterjali kombinatsiooni struktuuri; 3. Lihtne vedru töömehhanism, 10000 töökorda; 4. Sujuv ja hea iselukustuv jõudlus tänu juhtkruvi tõukemehhanismile.

Struktuursed omadused:

Pinge võib ulatuda 12kV ja 24kV, vool 4000A ja katkestus 20KA/25KA/31.5KA/40kA.

Sobiv kapi suurus:
Kapi laius 500/550/650/800/1000mm
VCB mudel: sobib ABB/Siemensi, Schneideri jt kaubamärkide VCB vaakumkaitselülititele

Keskkonnanõuded

Kõrgus ei tohi ületada 1000 m;

B. keskkonna temperatuur, maksimaalne temperatuur pluss 40 kraadi, maksimaalne temperatuur 15 kraadi (lubavad säilitada ainult - 30 kraadi);

C. Keskkonna niiskus: päeva keskmine suhteline õhuniiskus on 95 protsenti ja kuu keskmine suhteline õhuniiskus on alla 90 protsendi, päeva keskmine küllastunud aururõhu teravus oli 2,2 * 10 ^ 3 mpa

Päeva keskmine küllastunud aururõhu teravus oli 1,8 * 10 ^ 3 mpa

D. Ei mingit tulekahju, ohtlikku sidet, tõsist saastumist, keemilist Fujit ega tugevat raputamist.

Kasutamise eritingimuste olemasolul palume tellimisel teavitada tootjat.

Peamised tehnilised parameetrid:

EI	Üksus	Ühikud	Tehnilised parameetrid
1	Nimipinge	KV	12
2	Nimetatud lühiajaline võimsuse sagedus taluma pinget		42/48 (vahefaas, maandus/murd)
3	Nimetatud välguimpulsi taluvuspinge		42/48 (vahefaas, maandus/murd)
4	Nimisagedus	Hz	50
5	Nimivool	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Nominaalne lühise katkestusvool	KA	20/25	31.5	40
7	Nimetatud lühiajaline vastupidavuspinge	KA	20/25	31.5	40
8	Nimetatud lühise kestus	S	4
9	Nimetatud tipp-vastupidavusvool	KA	50/63	80	100
10	Nominaalne lühise sulgemisvool	KA	50/63	80	100
11	Sekundaarahela toite sageduse taluvuspinge (1 min)		2000
12	Nimetatud ühe/tagasi kondensaatorirühma katkestusvool	A	630/400 (40 kA: 800/400)
13	Nimikondensaatoripatarei sulgemisvool		12,5 (sagedus ei ole suurem kui)
14	Mehaaniline eluiga	KA	20000
15	Nimivoolu katkestusajad (elektri kasutusiga)	KA	20000
16	Nimetatud lühisevoolu katkestusajad	korda	50 (40 KA väiksem või võrdne 30)
17	Dünaamilised ja staatilised kontaktid võimaldavad kulumise kumulatiivset paksust	mm	3
18	Energia salvestamise aeg	s	Vähem kui 10 või sellega võrdne
19	Kontakti avamise kaugus	mm	11±1
20	Ülesõit	mm	3.5±0.5
21	Kontakti sulgemise põrkeaeg	Prl	Väiksem või võrdne 2 (40KA väiksem või võrdne 3)
22	Kolmefaasiline poolitus/suletud periood	Prl	Väiksem või võrdne 2-ga
23	Keskmine avamiskiirus (kontaktid on eraldatud -8mm)	m/s	1.2±0.2
24	Peamise juhtiva ahela takistus	m/s	0.6±0.2
25	Peamise juhtiva ahela takistus	μΩ	Väiksem või võrdne 50 (630A) Väiksem või võrdne 45 (1250A) Väiksem või võrdne 40 (1600 2000 A) Vähem või võrdne 35 (2500 A või rohkem)
26	Nimetatud toimingute järjestus		0-0.3s-Co-180s-Co

vacuum-circuit-breaker

VS1 Indoor high voltage vacuum circuit breaker (2)

VS1 Indoor high voltage vacuum circuit breaker

(2)

SERTIFIKAAT

CQC

TÖÖTUBA

NÄITUS

ETTEVÕTTE ÜLEVAADE

KKK

Q5 : Kas OEM/ODM on saadaval?

V: Jah, on küll! Meie tooteid saab kohandada. Meil on projekteerimis- ja inseneride meeskonnad, saame kohandada tooteid vastavalt klientide joonistele või nõuetele.

Q6 : Kas olete tootja või kaubandusettevõte?
V: Oleme tehas, 20-aastase tootjakogemusega 100-protsendilise professionaalse tootjana saaksime toota tooteid vastavalt klientide nõudmistele ja samuti saaksime 100 protsenti kontrollida toodete kvaliteeti.

Q7 : Kas hinnas saab kaubelda?

A: Jah, hind on läbiräägitav. Seda saab muuta vastavalt teie kogusele või pakendile

Q8 :Kuidas oleks ülevaatusega?

V: Meil on kogu kontrollisüsteem alates toorainest kuni lõpptoodeteni, sealhulgas temperatuuri tõusu test, soolapihustustesti juhi tüübi test, mehaanilise eluea katse.

Q9 :Mis on maksetingimused?

A: T.T, Paypal, Western Union,Alibaba kaubanduse tagamineja L/C on vastuvõetav. 30 protsenti T / T ette,70 protsentisaldo enne saatmist.
